System przełączania gazu

Konfiguracja systemu z przepływem otwartym.

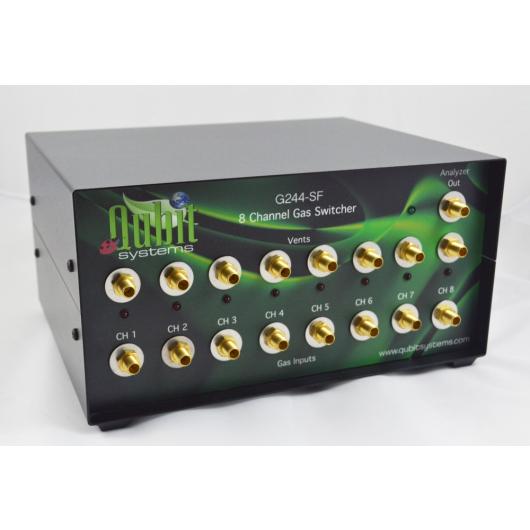

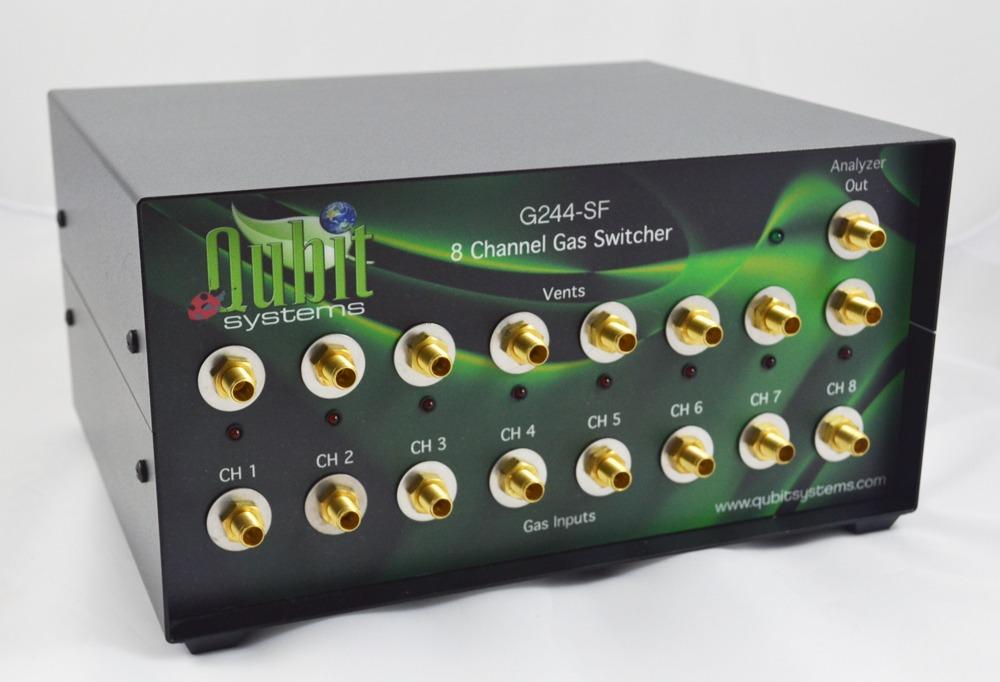

W przypadku zastosowania systemu przełączania gazu z zestawem Q-Box, podłączana jest pompa gazowa o większym przepływie (Q-P651) (3 l/min bez obciążenia). Przesyła ona gaz referencyjny przez regulator niskiego ciśnienia (G261) do przepływomierzy. Każdy przepływomierz dostarcza gaz do wybranej komory pomiarowej. Następnie gaz wylotowy ze wszystkich komór pomiarowych jest przesyłany do portów gazowych w przełączniku gazu (G244 lub G243). Konkretna komora jest wybierana przez oprogramowanie, a jej skład gazowy jest przesyłany do analizatorów przepływu Q-Box poprzez zawór elektromagnetyczny (połączony z kanałem wewnątrz przełącznika gazu). Przełączanie pomiędzy komorami jest sterowane za pomocą tzw. cyfrowej jednostki sterującej (C200) oraz oprogramowania. Pozostałości gazów są odprowadzane z komór przez otwory odpowietrzające do atmosfery. W rezultacie wszystkie komory są stale zasilane gazem przepływającym przez próbkę. Kanał nr 1 jest zawsze stosowany jako kanał referencyjny.

Konfiguracja systemu z przepływem zamykanym.

System przełączania gazu może być również zastosowany w wersji ulepszonej, tj. zarówno do pomiarów z przepływem otwartym jak i zamykanym. Układ przepływu zamykanego jest używany do pomiaru metabolizmu małych zwierząt o niskiej aktywności, np. pojedynczych owadów. Każda komora jest powiązana z zespołem elektromagnesów (A380) składającym się z dwóch zaworów trójdzielnych. Zawory te służą do zatrzymywania przepływu gazów przez komorę, a tym samym umożliwia analizę wyprodukowanego CO₂ i pomiar ubytku O₂. Po dezaktywacji zaworów, gaz jest ponownie przepuszczany z komory przez analizatory Q-Box w celu przeprowadzenia pomiarów. Konfiguracja z przepływem zamykanym zapewnia większą czułość.

Właściwości:

• Dostępne systemy przełączania gazów z maksymalnie czterema lub ośmioma kanałami
• Standardowy system GSS do pomiarów przepływu otwartego lub zaawansowany system GSS do pomiarów przepływu otwartego i zamykanego
• Pomiary wymiany gazowej u wielu organizmów za pomocą jednego zestawu analizatorów
• Sterowanie oprogramowaniem, zbieranie danych oraz analiza wyników
• Wyświetlanie obliczonych danych dla poszczególnych kanałów w postaci wykresów oraz tabel podsumowujących

Zastosowanie:

Pomiary wielu próbek za pomocą jednego zestawu analizatorów gazów:

• fotosynteza i oddychanie roślin
• oddychanie zwierząt
• oddychanie owadów
• procesy oddychania w próbkach glebowych
• procesy wiązania azotu
• analiza gazów w przestrzeni nad powierzchnią wody

Tryby pracy:

System przełączania gazu oferuje trzy tryby pracy:

• Tryb 0 umożliwia sekwencyjne pomiary wszystkich kanałów od 1 do 8 (w systemie ośmiokanałowym), przy czym kanał odniesienia jest mierzony co 8 kanałów.
• Tryb 1 umożliwia sekwencyjne pomiary wszystkich kanałów, przy czym kanał odniesienia jest mierzony po każdym kanale próbki. W tym trybie sygnał odniesienia jest mierzony częściej. Użytkownicy mogą wybrać w oprogramowaniu liczbę kanałów, tryb, czas przebywania (na każdym kanale) oraz czas zdarzenia (tj. okres czasu do obliczenia średniej wartości gazów dla każdego czasu przebywania).
• Tryb manualny pozwala na monitorowanie pojedynczego kanału podczas konfiguracji eksperymentu.

Oprogramowanie:

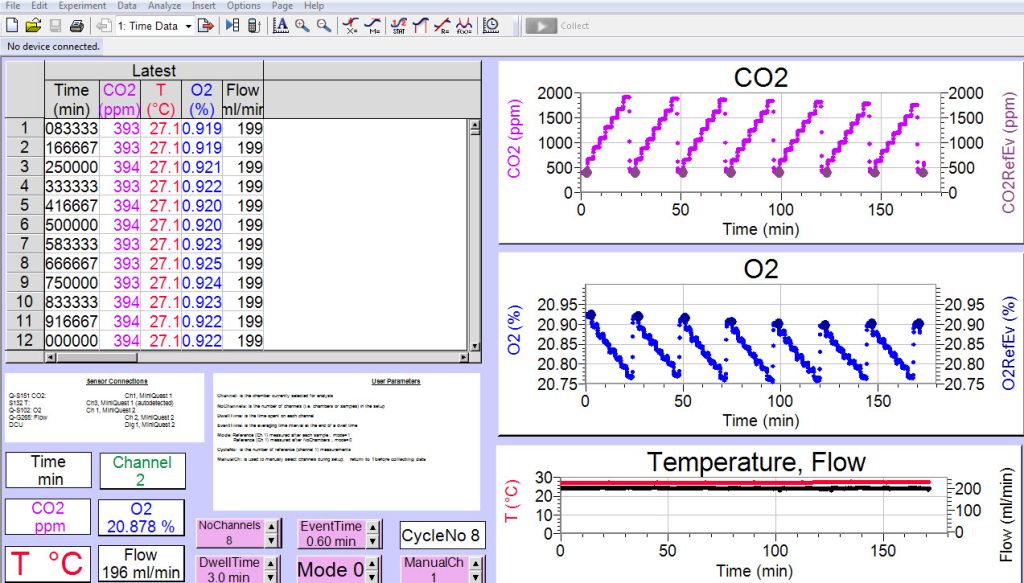

Oprogramowanie pozwala na przeglądanie danych konkretnego kanału i zapewnia bezpośrednie analizy kluczowych parametrów, takich jak VO₂, VCO₂ i RQ (w przypadku zastosowania zestawów Q-Box RP1LP lub Q-Box RP2LP).
