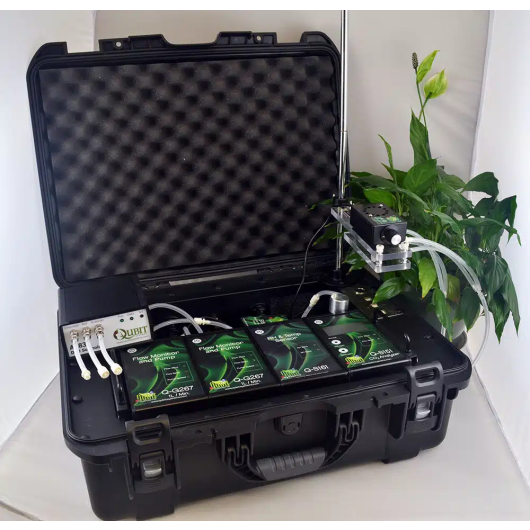

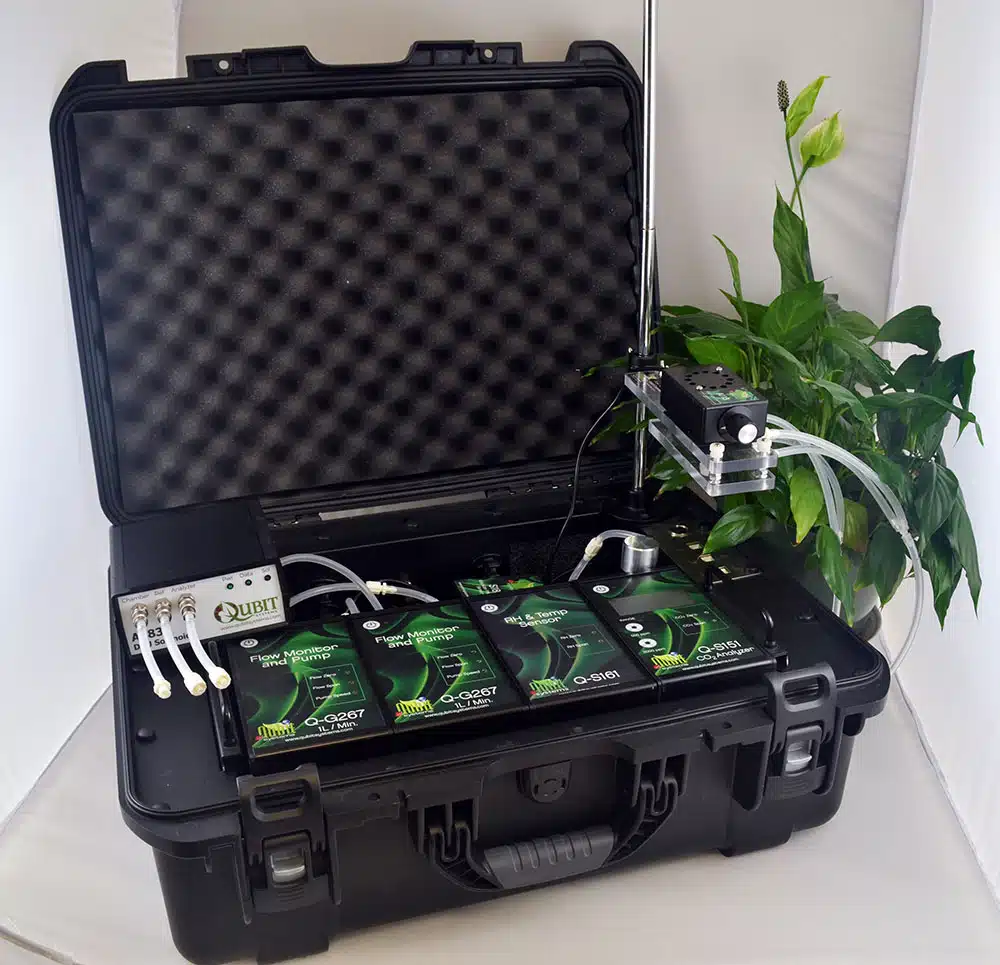

System do analizy stężenia CO2 u roślin

Właściwości systemu Q-Box do pomiaru oddychania o wysokiej intensywności:

• Modułowy system do pomiaru gazów
• Komora przepływowa do analizy liści
• Komponenty wymienne z innymi zestawami Q-Box
• Automatyczna analiza wymiany węgla i wody
• System umieszczony w wytrzymałej obudowie dla łatwego transportu i montażu
• Do użytku zarówno w laboratorium jak i w terenie (z opcjonalnym akumulatorem)

Zastosowanie:

• Pomiary szybkości wymiany CO₂ w procesie fotosyntezy
• Pomiary szybkości transpiracji
• Badania efektywności wykorzystywania wody
• Pomiary szybkości oddychania roślin w ciemności
• Badania liści, korzeni i całych roślin (z opcjonalnymi komorami)
• Oddychanie próbek glebowych lub oddychanie małych zwierząt (z dodatkowymi komponentami)

Światło i temperatura

Źródło światła LED (A113) dostarcza do liścia promieniowanie fotosyntetycznie czynne, generując przy tym minimalne obciążenie cieplne. System LED może dostarczyć około 2000 µmol fotonów/m²/s przy maksymalnej mocy i jest dostarczane w formie skalibrowanej (w oprogramowaniu). Dzięki temu natężenie światła można precyzyjnie ustawić bez użycia światłomierza. Do obliczenia przewodności cieplnej liścia wymagane są pomiary temperatury liścia, które są uzyskiwane za pomocą termistora temperaturowego (S173) zamontowanego w dolnej części komory przepływowej (G112), w której umieszczane są liście. Sygnały analogowe ze wszystkich czujników są konwertowane na sygnały cyfrowe za pośrednictwem trzech zintegrowanych interfejsów LabQuest mini (9 kanałów). Dane są wyświetlane rejestrowane i przetwarzane na komputer PC lub Macintosh za pomocą oprogramowania Logger Pro. Każdy zestaw zawiera dostosowane pliki eksperymentalne do gromadzenia danych, automatycznych obliczeń i wszelkich dalszych analiz.

Fotosynteza i respiracja

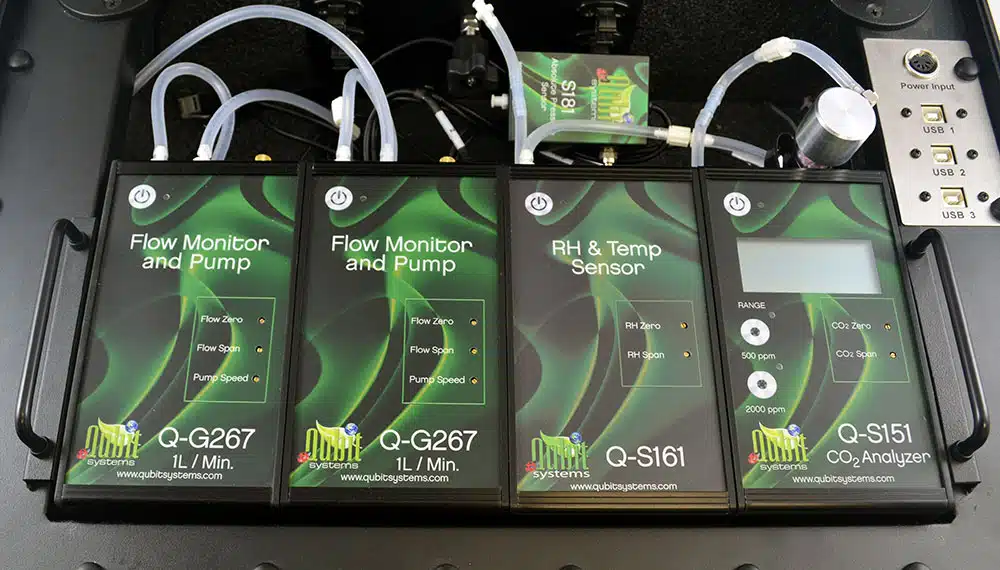

System do pomiaru CO₂ u roślin Q-Box CO650 wykorzystuje analizator gazu CO₂ na podczerwień (Q-S151). Stężenie CO₂ wchodzącego do komory, w której umieszczony jest liść oraz poziom wychodzącego z niej CO₂ jest mierzone w różnych momentach za pomocą tego samego analizatora. Sterowanie odbywa się za pomocą zaworu elektromagnetycznego DCU, a przełączanie zaworu pomiędzy pomiarami referencyjnymi i testowanymi jest określane przez użytkownika. Gdy liść jest wystawiony na działanie światła, mierzona jest różnica pomiędzy stężeniami CO₂ napływającego i wypływającego z komory, co w efekcie umożliwia automatyczne obliczenie fotosyntetycznego tempa wiązania CO₂. Natomiast pomiary wymiany CO₂ w ciemności dostarczają danych na temat oddychania roślin w warunkach ciemności.

Transpiracja

System Q-Box CO650 zawiera czujnik wilgotności i temperatury (Q-S161), który mierzy wilgotność względną powietrza przed i po przejściu przez komorę, w której umieszczony jest liść. Jednocześnie mierzona jest również temperatura na tym samym czujniku RH. Pomiary różnicy pomiędzy gazem napływającym i wypływającym, a także różnicą temperatury, natężenia przepływu gazu przez komorę są wykorzystywane do automatycznego obliczania intensywności transpiracji liści.

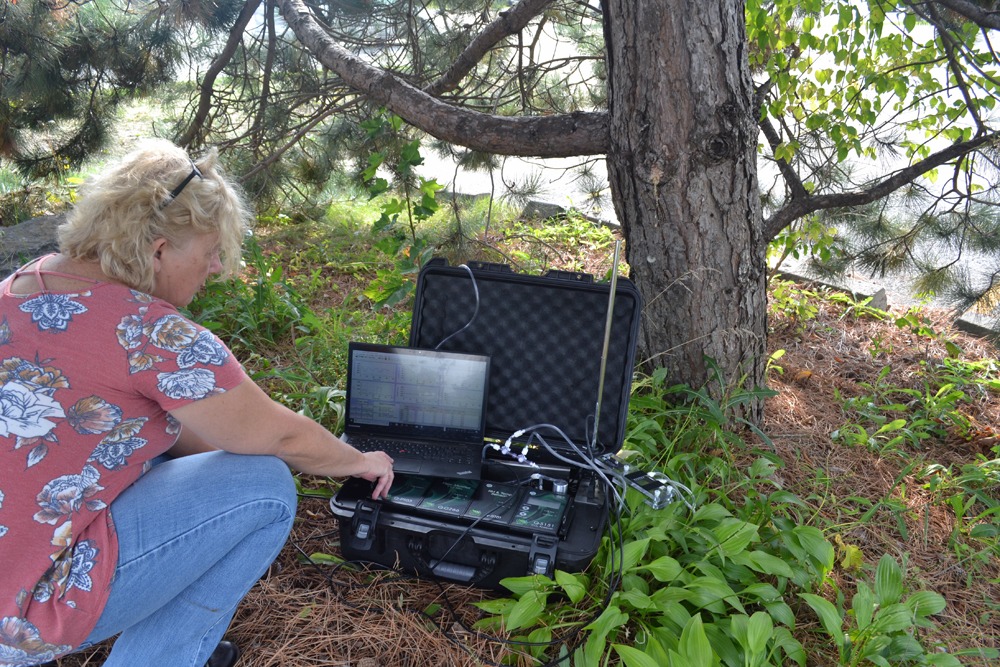

System Q-Box CO650 można stosować również w badaniach terenowych z opcjonalnym akumulatorem

Oprogramowanie Q-Box CO650

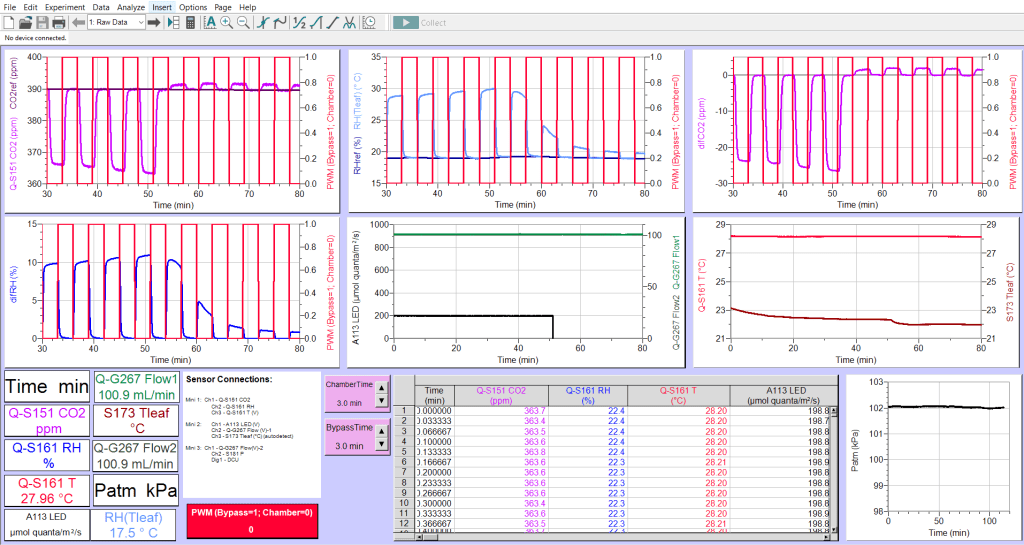

Przykładowe dane robocze z analizy pomiaru liścia rośliny pająkowatej

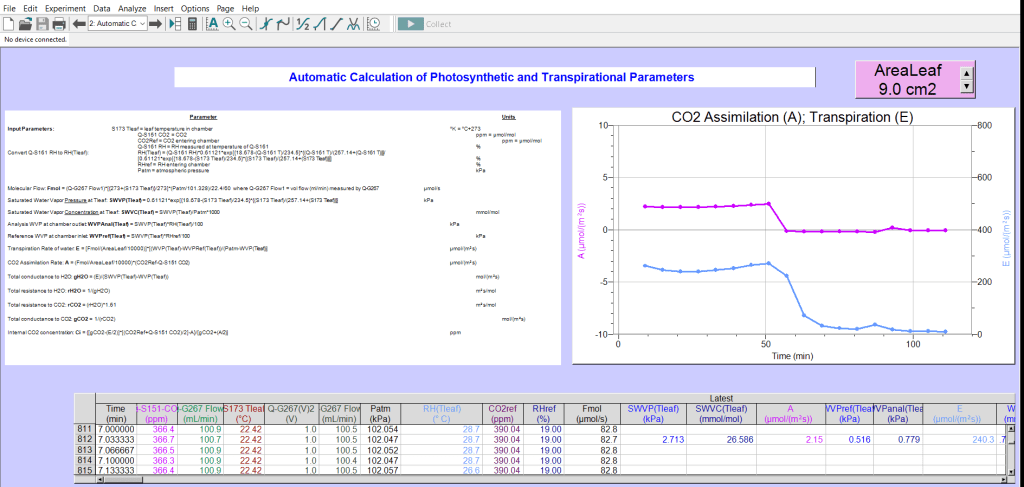

Automatyczna analiza fotosyntezy oraz transpiracji (strona 2 w oprogramowaniu)
