SOM® — Son of MOM®, kompaktowy mikroskop z robotycznym pozycjonowaniem

SOM® — Son of MOM®, kompaktowy mikroskop ruchomy

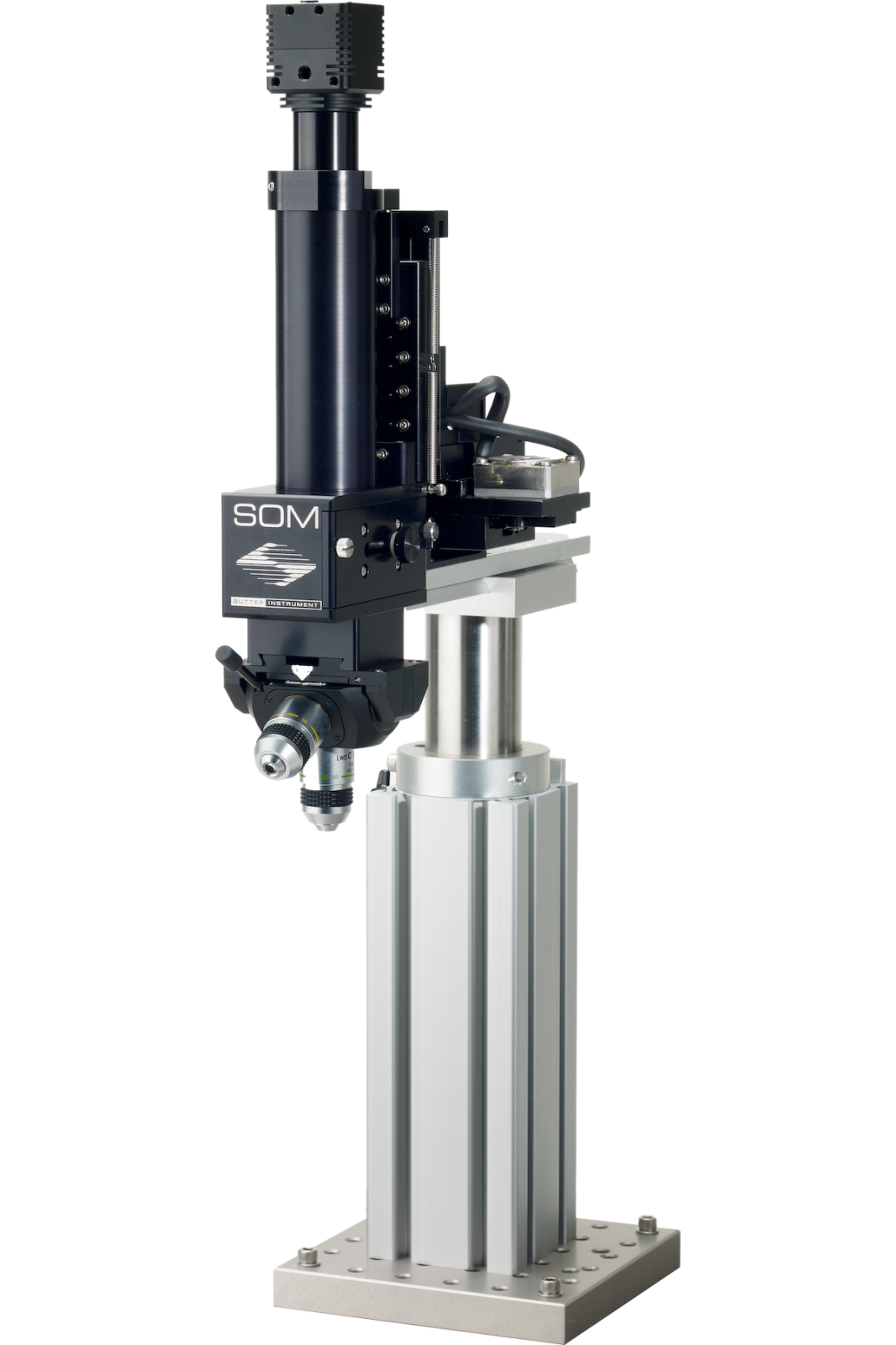

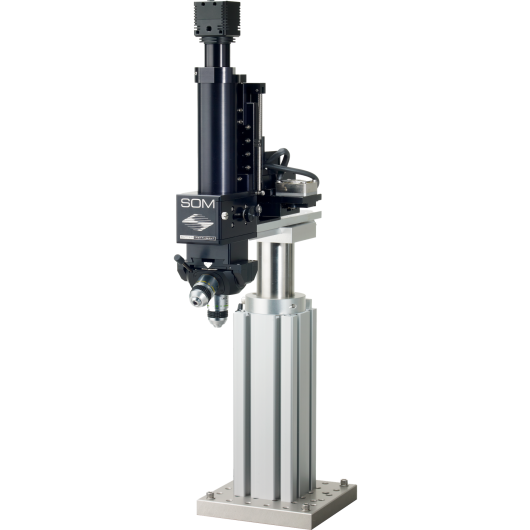

SOM® (Son of MOM®) firmy Sutter Instrument to kompaktowy, robotycznie pozycjonowany mikroskop, który adaptuje koncepcję ruchomego obiektywu MOM® do potrzeb elektrofizjologii jednostkowej i patch-clamp. Zamiast przesuwać stolik lub preparat, cały korpus mikroskopu jest przenoszony przez zmotoryzowany mikromanipulator MP-285 lub MPC-385. Ruchy X, Y i Z manipulatora pozycjonują obiektyw nad preparatem i doprowadzają go do ostrości — eliminując duże translatory, ruchome stoliki i szum mechaniczny, który sprzęgają one do elektrod rejestrujących.

Pozycjonowanie robotyczne

Ponieważ SOM porusza się na tej samej platformie manipulatora co positionery elektrod rejestrujących Suttera, bezpłatne oprogramowanie Multi-Link™ może jednocześnie koordynować pozycje mikroskopu i wszystkich mikromanipulatorów. Podczas sesji rejestracji na skrawkach, po przeszukaniu skrawka i znalezieniu docelowego neuronu, Multi-Link automatycznie sprowadza pipety rejestrującą i stymulującą do tego samego pola widzenia — bez ponownego szukania przez badacza. Jeśli konieczna jest stymulacja regionu poza bieżącym polem, oprogramowanie blokuje pozycję pipety rejestrującej, przemieszcza obiektyw i pipetę stymulującą do nowego miejsca, po czym umożliwia powrót.

Obrazowanie i oświetlenie

SOM wykorzystuje transmisyjne oświetlenie LED w podczerwieni w połączeniu z kamerą CCD zdolną do rejestracji w IR — wystarczające dla zdecydowanej większości zadań elektrofizjologii in vitro. Wbudowana 2-pozycyjna kostka filtrów umożliwia identyfikację komórek fluorescencyjnie znakowanych lub fotostymulację. Opcjonalny kondensator OCC, który przemieszcza się z mikroskopem w osiach X i Y, utrzymuje spójne oświetlenie podczas repozycjonowania. Port wzbudzenia fluorescencji ma gwint C-mount i otwory montażowe dla standardowych komponentów klatki, umożliwiając podłączenie niestandardowych źródeł światła do toru wzbudzenia.

Zastosowania

• Połączona elektrofizjologia in vivo / in vitro — robotycznie przesuwany mikroskop eliminuje zajętość przestrzeni przez duże stoliki pod obiektywem, ułatwiając dostęp in vivo do zwierząt z unieruchomioną głową na tym samym zestawie, który służy do pracy na skrawkach mózgowych. Między modalnościami nie jest potrzebna żadna fizyczna rekonfiguracja zestawu.
• Rejestracje całokomórkowe patch-clamp — ruch jest płynny, wolny od dryfu i powtarzalny do 0,0625 µm/krok, odpowiadając jakości precyzyjnego mikromanipulatora. Sprzężenie mechaniczne między mikroskopem a elektrodą rejestrującą jest wyeliminowane, ponieważ oba są napędzane przez niezależne silniki na tej samej sztywnej podstawie.
• Laboratoria z ograniczoną przestrzenią — usunięcie translatorów i stolików spod obiektywu znacząco redukuje całkowity ślad zestawu, czyniąc SOM preferowaną platformą mikroskopową gdy każdy centymetr stołu optycznego ma znaczenie.
