NAN™ — Mikroskop prosty o otwartej platformie do elektrofizjologii

NAN™ — Mikroskop prosty o otwartej platformie

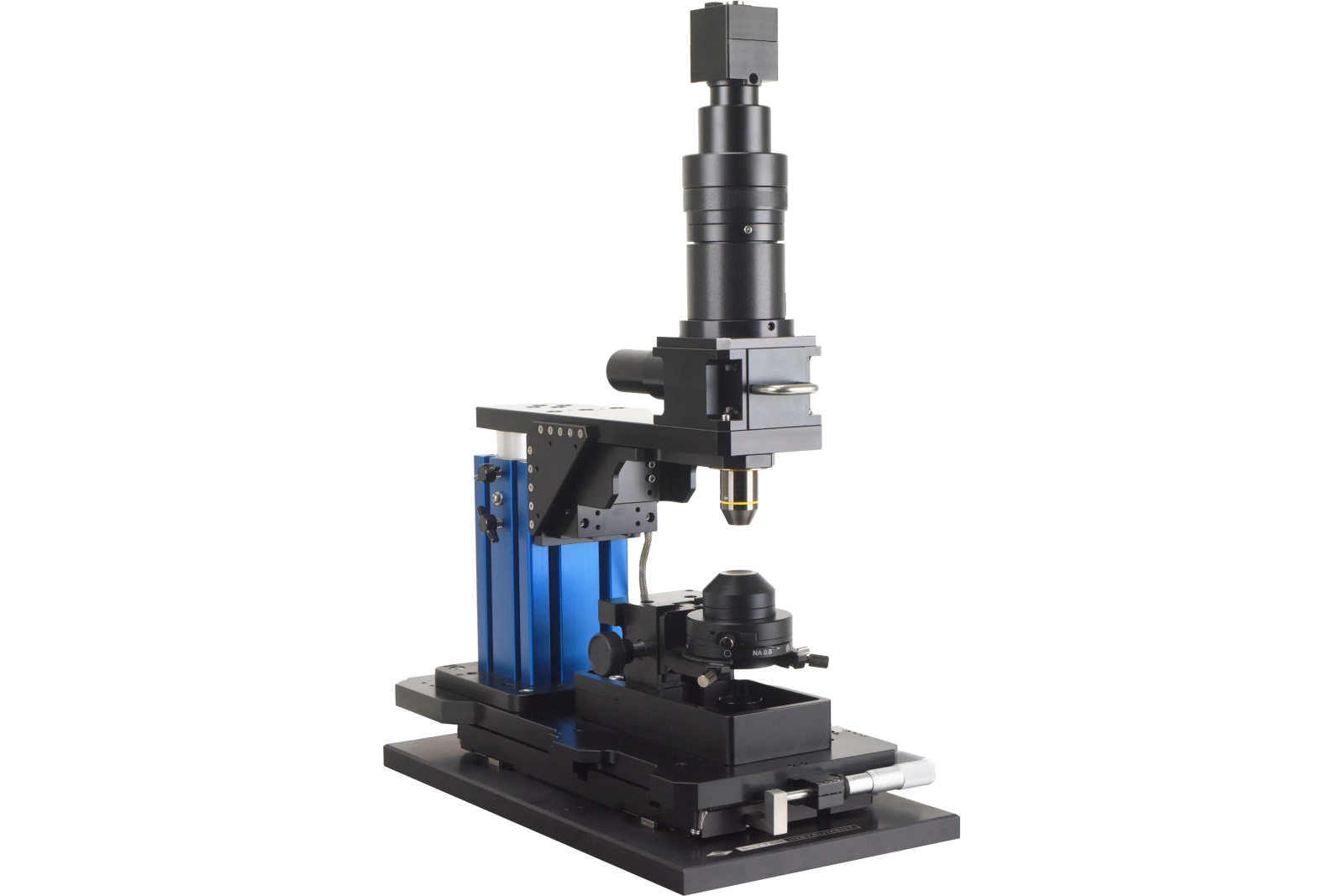

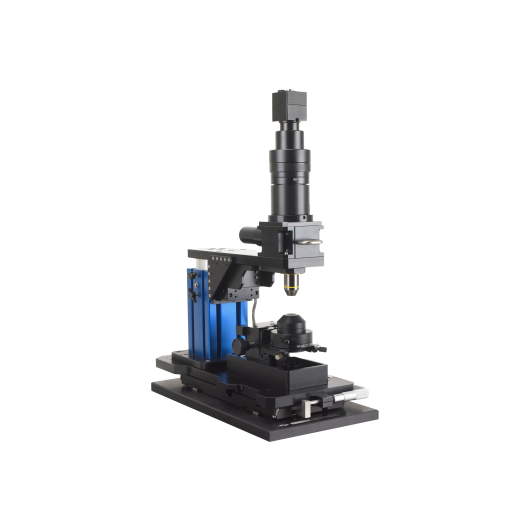

NAN™ firmy Sutter Instrument to mikroskop z ogniskującym rewolwerem zaprojektowany specjalnie do elektrofizjologii. Zamiast konwencjonalnej ramy mikroskopu, cały tor optyczny zbudowany jest wokół wysoce stabilnych, regulowanych stojaków bramkowych MT-70 firmy Sutter. Dzięki temu NAN jest w pełni rekonfigurowalny: rozstaw stojaków, ich wysokość i pochylenie można regulować niezależnie, obsługując znacznie szerszy zakres konfiguracji eksperymentalnych niż jakikolwiek mikroskop ze stałą ramą.

Regulacja wysokości i zmotoryzowane ogniskowanie

Korpus NAN ma ręczną regulację wysokości w zakresie 75 mm, umożliwiając zgrubne przepozycjonowanie między pracą in vitro na skrawkach a eksperymentami in vivo w ciągu kilku chwil — bez przesuwania preparatu ani mikromanipulatorów. Precyzyjne ogniskowanie jest zmotoryzowane wewnątrz samego rewolweru, zapewniając 25 mm skoku. Dostępne są dwa typy rewolwerów: jednooobiektywowy (produkcji Sutter, wysokość stojaków 15,25 cm) oraz dwupozycyjny rewolwer uchylny Olympusa (wysokość stojaków 22,86 cm).

Światło przechodzące i oświetlenie epifluorescencyjne

Światło przechodzące zapewnia pojedyncza dioda LED białego światła lub podwójna LED biała + IR, obie sterowane sterownikiem TLED akceptującym wyzwalanie cyfrowe — eliminując migawki mechaniczne i umożliwiając fotostymulację przez tor przechodzący. Kondensator OCC Olympusa oraz komponenty IR-DIC są obsługiwane do obrazowania kontrastowego. Cały podzespół światła przechodzącego (LED, ogniskowanie kondensatora, optyka skupiająca) można zdemontować jako całość gdy nie jest potrzebny. Oświetlenie epifluorescencyjne na poziomie rewolweru dostępne jest przez pojedynczą kostkę filtrów lub pełny iluminator epi Olympusa. Dla większej liczby kanałów, źródła FLED-DC (2-kanałowa LED) lub Lambda 721 (do 7 kanałów) integrują się bezpośrednio.

Konfiguracje ruchu XY

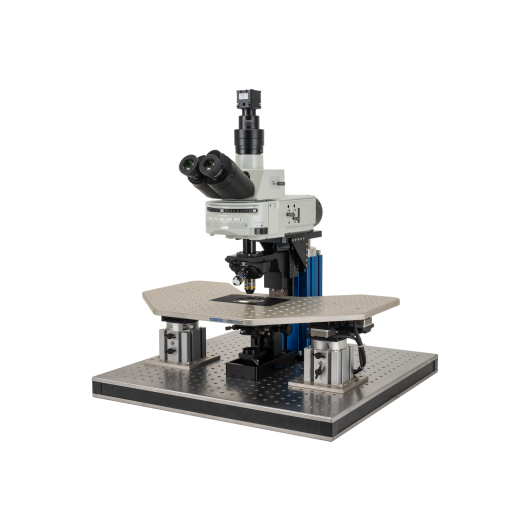

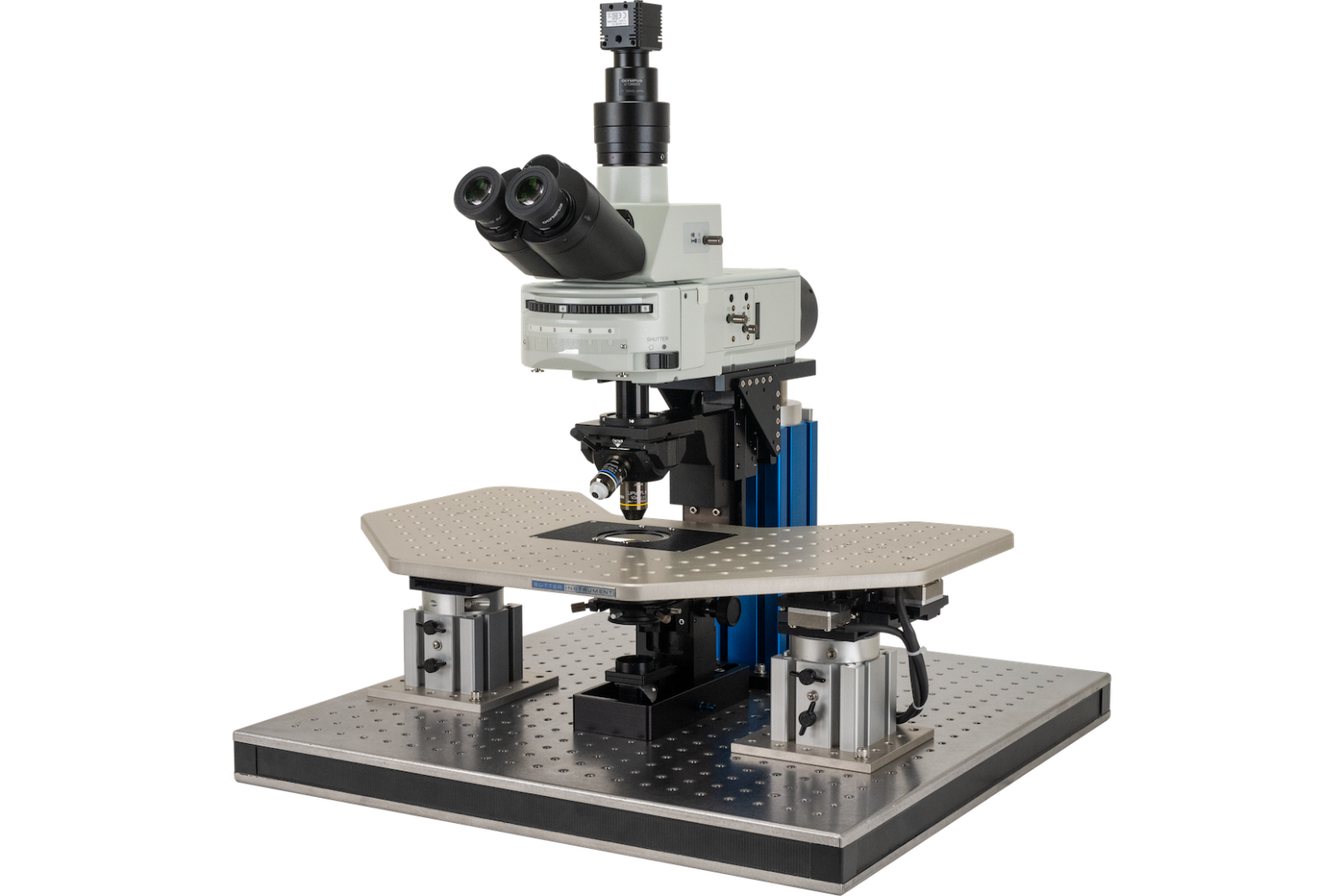

NAN obsługuje trzy ogólne strategie ruchu: (1) ręczny lub zmotoryzowany translator z mikromanipulatorami na indywidualnych stojakach bramkowych; (2) ręczny lub zmotoryzowany translator z mikromanipulatorami na dużym stoliku platformowym; lub (3) zmotoryzowany stolik platformowy XY z NAN zamocowanym do blatu stołu. Dostępne są wszystkie kombinacje ruchu ręcznego i zmotoryzowanego, w tym kompatybilność ze sterownikiem MPC-200 do integracji z oprogramowaniem Multi-Link™.

Zastosowania

• Elektrofizjologia patch-clamp na skrawkach — projekt oparty na stojakach bramkowych zapewnia sztywne, wolne od drgań podparcie obiektywu, pozostawiając całą przestrzeń pod rewolwerem otwartą dla mikromanipulatorów, systemów perfuzji i komór rejestracyjnych. Kontrast OCC lub IR-DIC sprawia, że patchowanie neuronów w grubych, żywych skrawkach jest rutynowe.
• Elektrofizjologia in vivo — ręczna regulacja wysokości 75 mm unosi mikroskop ponad ramę stereotaktyczną lub aparaturę do unieruchamiania głowy w ciągu kilku sekund. Brak konwencjonalnego korpusu ramy eliminuje konflikty przestrzenne, które często zmuszają badaczy do wyboru między dobrą optyką a dostępem mikromanipulatorów.
• Elastyczne zestawy wielomodalne — system stojaków MT-70 przyjmuje mikromanipulatory Sutter, zmotoryzowane stoliki i moduły epifluorescencyjne. W połączeniu ze źródłem światła FLED-DC lub Lambda 721, NAN można skonfigurować jako połączony zestaw do patch-clamp i fluorescencyjnego obrazowania w jednym zestawie.
