BOB™ — Mikroskop prosty o otwartej platformie

BOB™ — Mikroskop prosty o otwartej platformie

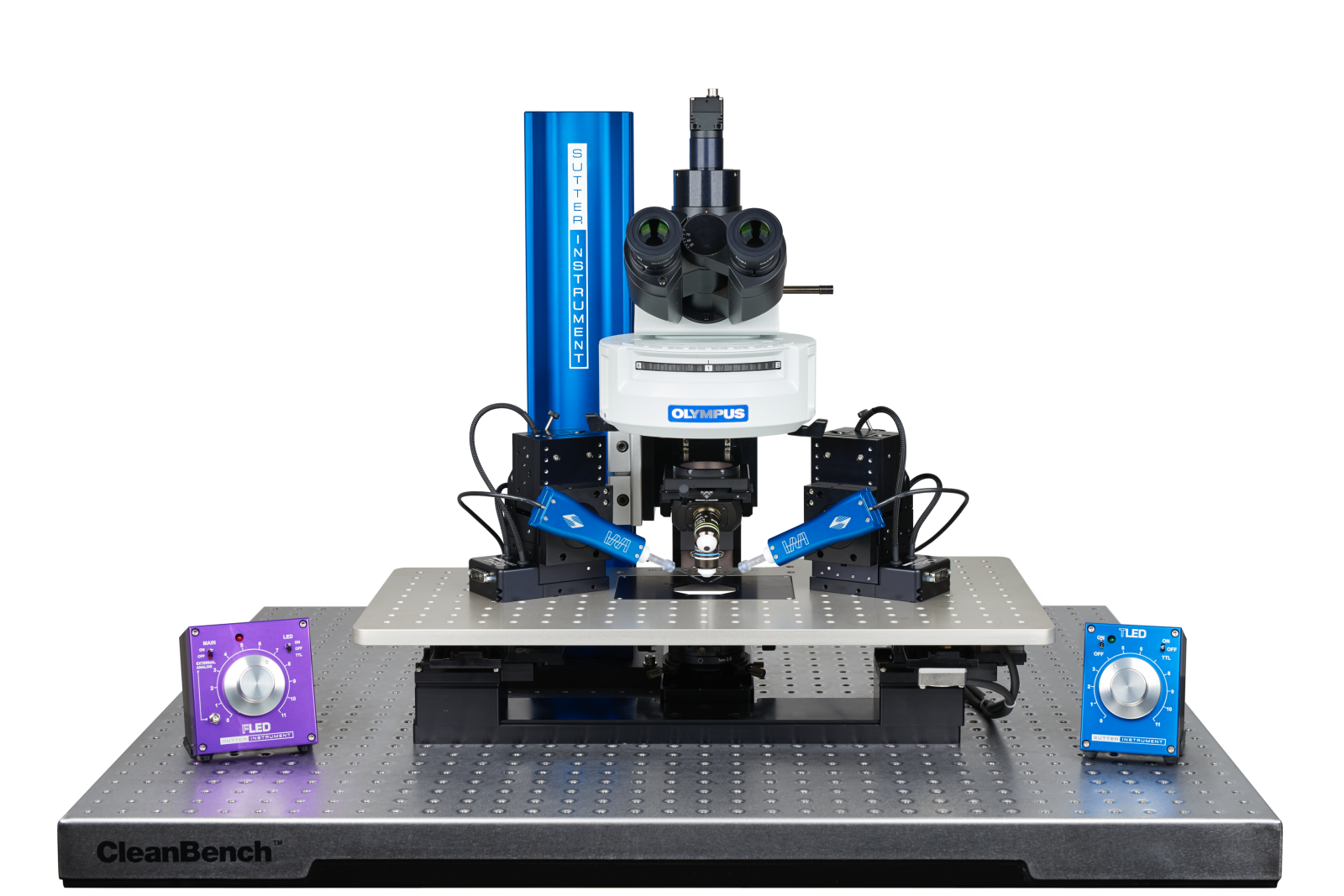

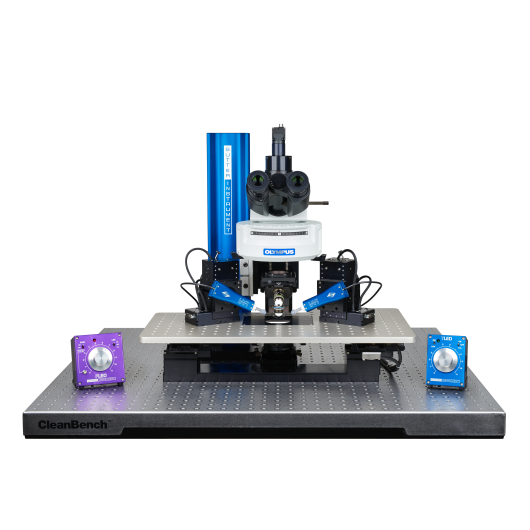

BOB™ firmy Sutter Instrument to mikroskop prosty o otwartej architekturze, który wynika z prostej obserwacji: jedynymi naprawdę niezbędnymi elementami mikroskopu są obiektyw i soczewka tubusowa. Eliminując konwencjonalną ramę mikroskopu i montując tor optyczny na niebieskiej szynie optycznej, BOB umożliwia regulację wysokości — nieosiągalną w projektach ze stałą ramą — jako szybką operację bez użycia narzędzi. Rano praca na skrawkach mózgowych, po południu eksperymenty in vivo — bez przebudowywania zestawu.

Projekt z montażem szynowym i regulacją wysokości

BOB montuje się jako pojedyncza, kompaktowa jednostka mocowana do niebieskiej szyny jednym sztywnym, stabilnym połączeniem. Zmotoryzowane ogniskowanie jest zintegrowane między ramieniem ogniskującym a szyną i napędzane elektrycznie, bez luzów mechanicznych charakterystycznych dla systemów zębatkowych. Podniesienie całego korpusu mikroskopu do pracy in vivo zajmuje tylko minutę i nie wymaga żadnych narzędzi.

Oświetlenie i kontrast

Epifluorescencja jest wbudowana w podstawowy BOB przez pionowy iluminator Olympusa. Kontrast w świetle przechodzącym zapewnia źródło LED TLED firmy Sutter z kondensatorem OCC (Oblique Coherent Contrast) Olympusa — lub optyka DIC dla kontrastu o wyższej rozdzielczości. Sterownik TLED akceptuje wyzwalanie cyfrowe, eliminując mechaniczne migawki i dodając możliwość fotostymulacji przez tor przechodzący. Gdy światło przechodzące nie jest potrzebne, LED, mechanizm ogniskowania kondensatora i kondensator OCC wymontowuje się jako jeden podzespół. Krótszy tor świetlny pozwala korpusowi mikroskopu znajdować się znacznie niżej niż w przypadku konwencjonalnej ramy.

Integracja z oprogramowaniem Multi-Link

Po skonfigurowaniu ze zmotoryzowanym stolikiem lub translaktorem XY ze sterownikiem MPC-200, BOB integruje się z bezpłatnym oprogramowaniem Multi-Link™ firmy Sutter. Podczas rejestracji całokomórkowej na skrawkach Multi-Link koordynuje położenia obiektywu i wszystkich mikromanipulatorów: po znalezieniu docelowego neuronu automatycznie sprowadza pipety rejestrującą i stymulującą do tego samego pola widzenia. Relokacja do nowego miejsca stymulacji poza bieżącym polem może się odbywać przy zablokowanej pozycji pipety rejestrującej.

Zastosowania

• Elektrofizjologia na skrawkach — sztywny montaż szynowy zapewnia stabilność mechaniczną porównywalną z mikroskopami prostymi ze stałą ramą. Regulacja wysokości pozwala optymalnie ustawić kondensator dla każdej głębokości preparatu. Kontrast OCC lub DIC ułatwia znajdowanie neuronów w grubych, żywych skrawkach.
• Szerokopasmowe obrazowanie funkcjonalne — iluminator epi Olympusa przyjmuje standardowe kostki filtrów; sterownik TLED umożliwia szybkie, bezmigatwkowe przełączanie między długościami fal wzbudzenia do wielokanałowego obrazowania wskaźnikami wapnia lub napięcia.
• Dwufotonowe obrazowanie siatkówki i fotostymulacja — otwarta rama przyjmuje zewnętrzne moduły skanujące i optykę kierowania wiązką, pozwalając BOB służyć jako platforma bazowa dla zestawów do ukierunkowanej fotostymulacji lub dwufotonowego obrazowania siatkówki.
