Rezonansowy moduł skanujący — szybki skaner rezonansowo-galwanometryczny do mikroskopii wielofotonowej

Rezonansowy moduł skanujący (RESSCAN)

Rezonansowy moduł skanujący (RESSCAN) firmy Sutter Instrument to ogólnego przeznaczenia moduł rezonansowo-galwanometryczny do mikroskopów dwu- i wielofotonowych. Wykorzystując przemysłowy standardowy skaner rezonansowy CRS 8 kHz firmy Cambridge Technologies do szybkiego przemiatania w osi X i galwanometr Cambridge 6215 5 mm do osi Y, RESSCAN umożliwia dwukierunkowe pełnoklatkowe obrazowanie z szybkością do 30 klatek na sekundę — wystarczająco szybko, aby rejestrować pojedynczych próbek transjenty wapniowe, sygnały napięciowe i szybkie korelaty behawioralne w populacjach neuronalnych in vivo.

Projekt sprzętu

Moduł skanujący jest kompaktowy (13 × 10 × 5 cm, 1 kg) i zaprojektowany tak, aby był wyjątkowo cichy — generuje pomijalną wibrację akustyczną podczas pracy. Zewnętrzny sterownik mieści elektronikę napędową skanera rezonansowego, wzmacniacze galwanometryczne i wszystkie zasilacze w oddzielnej obudowie (41 × 28 × 9 cm). W odróżnieniu od zastrzeżonych systemów rezonansowych, które wiążą użytkowników z określonym oprogramowaniem i sprzętem do akwizycji danych, RESSCAN udostępnia standardowe linie analogowe i cyfrowe I/O kompatybilne z każdym oprogramowaniem skanującym obsługującym tryb rezonansowo-galwanometryczny, w tym ScanImage, MScan i HelioScan.

Dostępne wersje

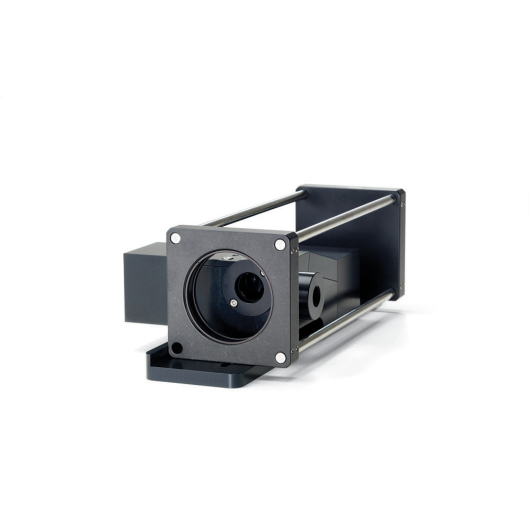

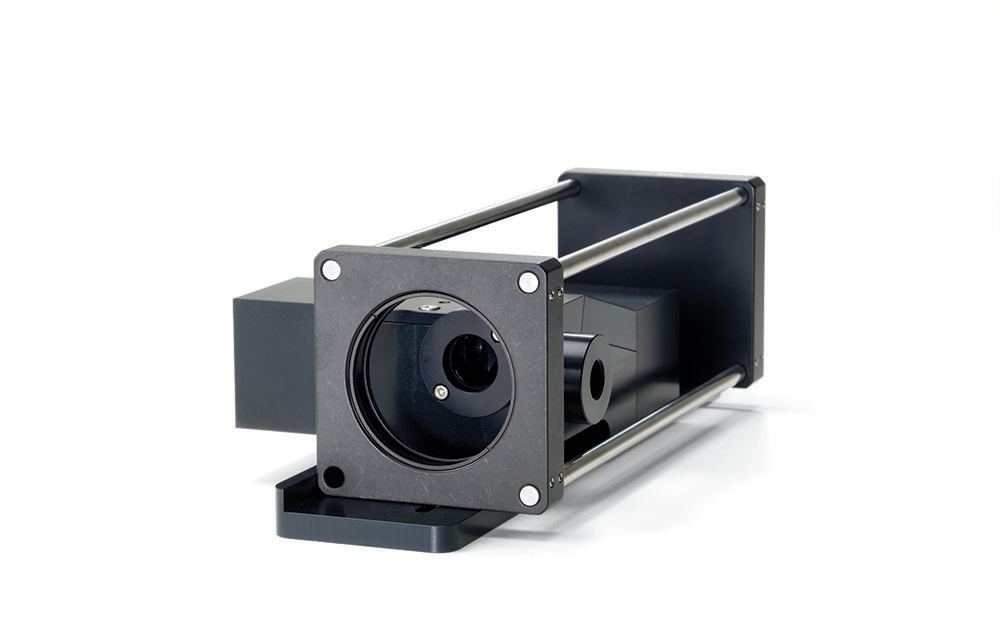

Dostępne są dwie wersje. RESSCAN-MOM pasuje bezpośrednio do standardowego portu skanera ramy MOM® i może być zakupiony jako część nowego systemu MOM lub doposażony do istniejącego przy minimalnych zmianach sprzętowych. RESSCAN-GEN to wersja ogólna z kompaktowym układem przekaźnikowym (moduł przekaźnikowy 15 × 15 × 5 cm), który integruje się z szeroką gamą ram mikroskopów skanujących prostych i odwróconych, w tym z Sutter DF-SCOPE i BOB, i jest kompatybilny z platformami mikroskopowymi Simple 2P i BOB-2P.

Zastosowania

• Szybkie obrazowanie wapnia in vivo — przy 30 klatkach na sekundę, indywidualne transjenty wapniowe wywołane potencjałami czynnościowymi w neuronach ekspresjonujących GCaMP można rozwiązać klatka po klatce. Architektura rezonansowo-galwanometryczna zapewnia czas przebywania piksela i SNR potrzebne do eksperymentów ze skąpym znakowa­niem, gdzie kluczowa jest rozdzielczość komórkowa przy dużej prędkości.
• Obrazowanie napięcia — chociaż RESSCAN pracuje z szybkością do 30 pełnoklatkowych fps, tryby skanowania liniowego i zredukowanego ROI w ScanImage i MScan osiągają rozdzielczość czasową poniżej milisekundy, zbliżając się do wymagań szybkich genetycznie kodowanych wskaźników napięcia (GEVI).
• Modernizacja istniejących zestawów MOM lub tylko-galwanometrycznych — RESSCAN-MOM można doposażyć do każdej istniejącej ramy MOM aktualnie korzystającej ze skanerów galwanometrycznych 3 mm lub 6 mm, dodając szybkie rezonansowe obrazowanie bez wymiany korpusu mikroskopu ani żadnej stałej optyki.
