DF-SCOPE™ — Pakiet do wielofotonowego obrazowania dla mikroskopu Olympus BX51WI

DF-SCOPE™ — Pakiet do wielofotonowego obrazowania

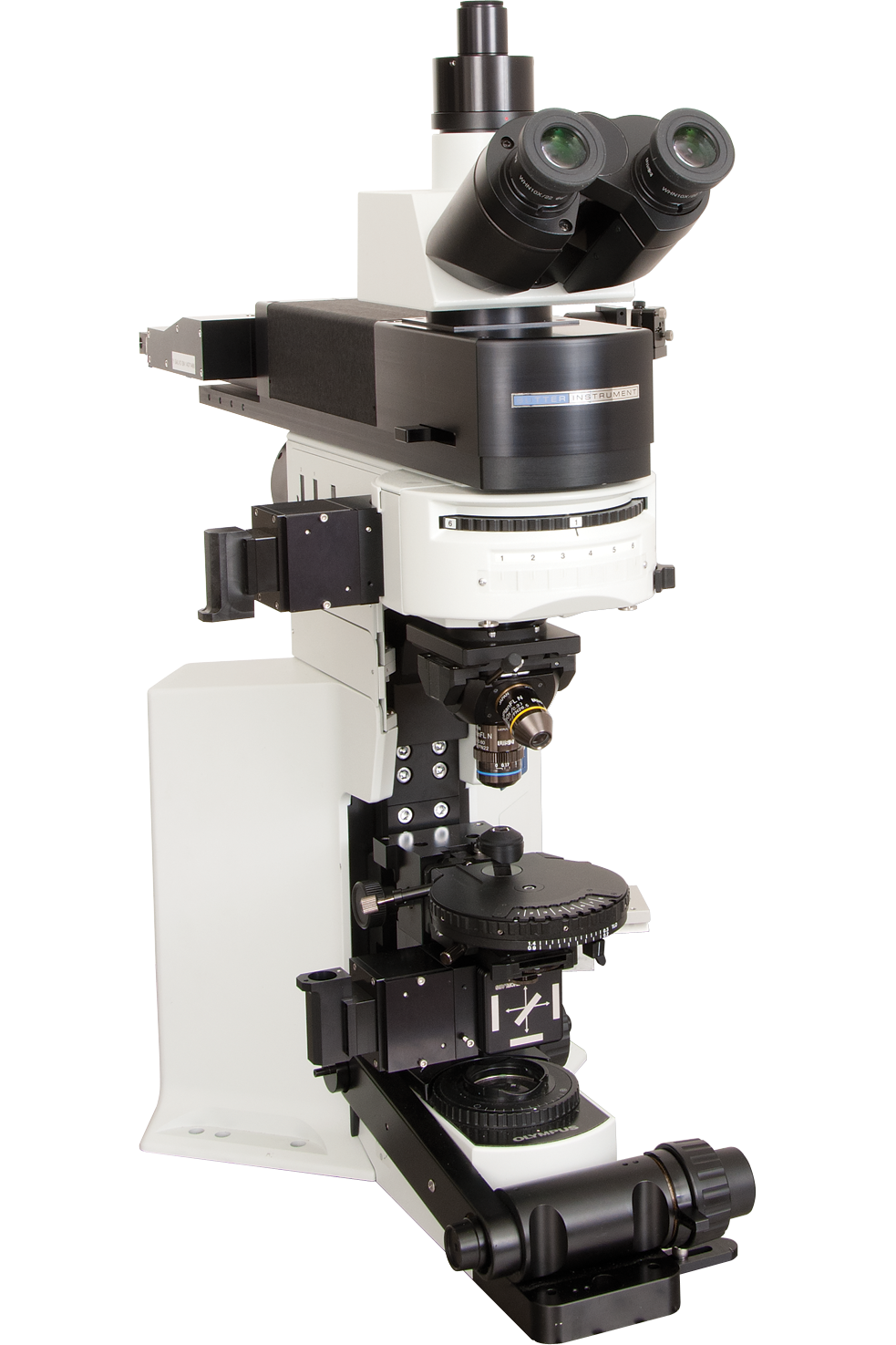

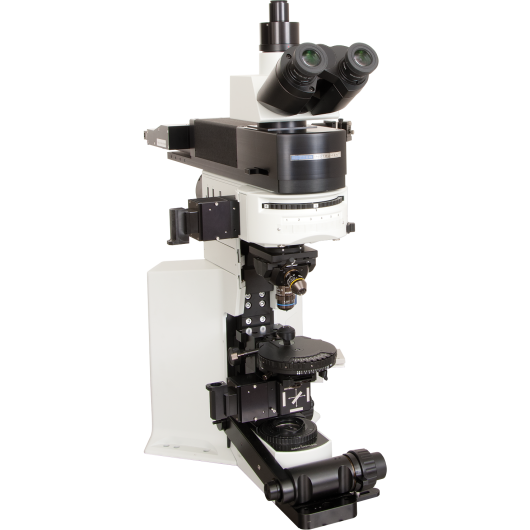

DF-SCOPE™ firmy Sutter Instrument to zainspirowany przez klientów pakiet do wielofotonowego obrazowania dla mikroskopu Olympus BX51WI — najszerzej stosowanej ramy mikroskopu prostego w elektrofizjologii. Wiele laboratoriów używa już BX51WI do obrazowania w świetle przechodzącym i epifluorescencji. DF-SCOPE dodaje zdolność dwufotonowego (i wyższego rzędu) obrazowania przez dedykowany uchwyt skanera zaprojektowany specjalnie dla BX51WI, wykorzystując te same optyczne i elektroniczne podzespoły co system MOM® firmy Sutter. Standardowe funkcje mikroskopu są w pełni zachowane po instalacji.

Projekt optyczny wywodzący się z MOM

Tor skanujący DF-SCOPE wykorzystuje soczewki skanującą i tubusową projektu Suttera oraz uchwyt lustra 2-pozycyjnego, który pozwala na natychmiastowe przełączanie między trybem skanowania dwufotonowego a konwencjonalną epifluorescencją szerokopolową bez wyrównywania optyki. Interfejs modułu skanującego jest kompatybilny zarówno z cichym modułem rezonansowym Suttera, jak i ze skanerami galwanometrycznymi, w tym z RESSCAN-MOM. Format breadboard w torze skanującym zapewnia miejsca montażowe dla dodatkowych linii laserowych do fotostymulacji i komórek Pockels.

Podwójne tory detektorów

Kluczową cechą DF-SCOPE są dwa niezależne tory detekcji: jeden ponad preparatem (epi-detekcja) i jeden poniżej (detekcja pod stolikiem / tor przechodzący). W cienkich próbkach, takich jak ostre skrawki mózgowe, dolne detektory zbierają fotony rozproszone przez kondensator, znacząco poprawiając stosunek sygnału do szumu w porównaniu z samą epi-detekcją. Podzespół detektora pod stolikiem jest zaprojektowany do współpracy z różnymi kondensatorami Olympusa. Oba tory wykorzystują lampy PMT Hamamatsu z dwukanałowymi zasilaczami Sutter PS-2 lub PS-2/LV.

Kompatybilność z oprogramowaniem

DF-SCOPE jest w pełni kompatybilny z oprogramowaniem do obrazowania MCS firmy Sutter (w tym MScan z obsługą skanowania rezonansowego), jak również z powszechnie stosowanym oprogramowaniem wielofotonowym: ScanImage 5.0, Helioscan i MPScope. Jest również kompatybilny z dużą ruchomą platformą stolikową Sutter MPC-78 i zmotoryzowanym napędem ogniskowania do nawigacji po preparacie.

Zastosowania

• Dwufotonowe obrazowanie na istniejącym zestawie BX51WI — laboratoria już prowadzące elektrofizjologię na skrawkach na BX51WI mogą dodać wielofotonowe obrazowanie bez zakupu drugiej ramy mikroskopu. Patchowanie i dwufotonowe obrazowanie można prowadzić jednocześnie lub sekwencyjnie na tym samym preparacie.
• Obrazowanie wapnia i napięcia na skrawkach — podzespół detektora pod stolikiem maksymalizuje zbieranie sygnału z rozpraszającej tkanki skrawku mózgowego, czyniąc DF-SCOPE szczególnie efektywnym do populacyjnego obrazowania wapnia ze wskaźnikami kodowanymi genetycznie (GCaMP, RCaMP) i do obrazowania wskaźnikami napięcia gdzie kluczowy jest SNR.
• Fotostymulacja łączona z patch-clamp — tor skanujący w formacie breadboard zapewnia miejsca dla dodatkowych linii laserowych i komórek Pockels, dzięki czemu ukierunkowana jedno- lub wielofotonowa fotostymulacja może być dodana bez zakłócania reszty zestawu.
