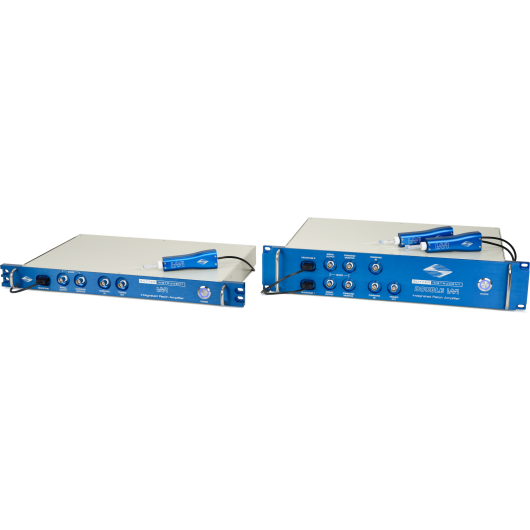

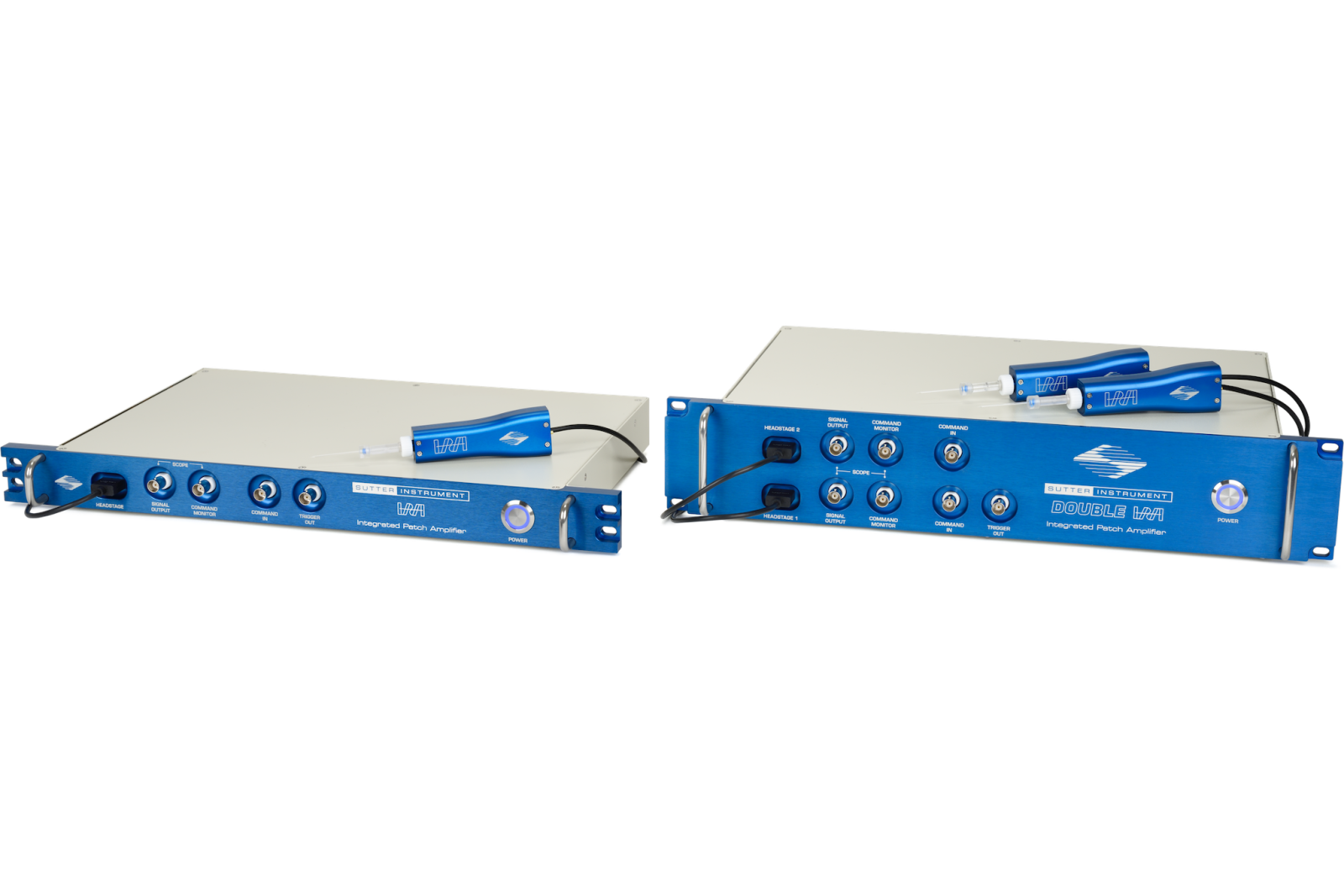

IPA® / DOUBLE IPA® Zintegrowane Wzmacniacze Patch Clamp z Systemem Akwizycji Danych

Kod IPA / IPA-2

IPA® i Double IPA® to zintegrowane wzmacniacze patch clamp firmy Sutter Instrument, umożliwiające wydajne, niskoszumowe nagrania całokomórkowe. Dostępne w konfiguracji z jedną głowicą (IPA®) lub dwiema głowicami (Double IPA®), w zestawie z oprogramowaniem SutterPatch®.

Dowiedz się więcej

Otrzymaj ofertę Powiadom znajomych

Cechy

IPA® / Double IPA® — Zintegrowane Wzmacniacze Patch Clamp

Rodzina zintegrowanych wzmacniaczy patch clamp IPA® firmy Sutter Instrument umożliwia wydajne, niskoszumowe nagrania całokomórkowe. Dostępna jako system z jedną głowicą (IPA®) lub dwiema głowicami (Double IPA®), IPA łączy najnowocześniejszą technologię wzmacniacza z w pełni zintegrowaną konwersją D/A i A/D oraz interfejsem USB wysokiej prędkości. Akwizycja, zarządzanie danymi i analizy są realizowane przy użyciu dołączonego oprogramowania SutterPatch®, zbudowanego na platformie Igor Pro (WaveMetrics).

Wzmacniacz

Tryby voltage clamp i true current clamp z inteligentnym przełączaniem unikającym artefaktów prądowych
FastFollower™ current clamp i w pełni zintegrowany dynamic clamp
Szum open-circuit (RMS) 1,4 pA w paśmie 0,1–10 kHz
Kompensacja pojemności pipety do 25 pF; kompensacja całokomórkowa: Cm 1–100 pF, Rs 1–100 MΩ
Czterobiegunowy dolnoprzepustowy filtr Bessela (0,5–20 kHz)
Pełna kontrola komputerowa — automatyczna kompensacja pojemności elektrody i całej komórki
Przewidywanie i korekcja oporu szeregowego (0–100 MΩ)

Akwizycja danych

Wbudowany system DAQ — nie jest wymagany zewnętrzny digitizer
Pojedyncze złącze USB wysokiej prędkości steruje DAQ i wzmacniaczem
Do 8 kanałów wejściowych (0,1–50 kHz częstotliwość próbkowania na kanał); do 400 kHz zbiorczo
Tryb multi-wzmacniacz: podłączenie do dwóch jednostek IPA/Double IPA dla do 16 kanałów wejściowych
4 pomocnicze kanały wejścia analogowego (±10 V); 2 kanały wyjścia analogowego; 8 wyjść cyfrowych (TTL)
Standardowy kabel rozgałęźny „ośmiornica"; opcjonalny Patch Panel do schludnego I/O front-rack

Oprogramowanie SutterPatch®

Analiza w czasie rzeczywistym: krzywe I-V, wykresy przebiegu czasowego, do 8 jednoczesnych wykresów
Moduł detekcji zdarzeń, moduł analizy potencjałów czynnościowych, moduł kamery
Edytor przebiegów; wyświetlanie 2D i 3D; nawigator danych; edytor roztworów
Ponad 500 atrybutów metadanych; grafika jakości publikacyjnej
Windows 10 lub nowszy (64-bit) lub macOS 10.11 lub nowszy

Zastosowania systemu IPA® / Double IPA®

Nagrania skrawków tkankowych
Eksperymenty na komórkach hodowanych
Badania linii komórkowych z komórek adherentnych lub rozproszonych
In-vivo patch clamp
Badania sieciowe
Optogenetyka

Specyfikacja

Konfiguracje głowicy: IPA® (jedna) / Double IPA® (dwie)
Szum RMS (0,1–10 kHz): 1,4 pA
Filtr dolnoprzepustowy: 4-biegunowy Bessel, 0,5–20 kHz
Wejścia analogowe (aux): 4 (±10 V)
Wyjścia analogowe: 2 (±10 V)
Wyjścia cyfrowe: 8 (TTL)
Zbiorcza częstotliwość próbkowania: do 400 kHz
Tryb multi-wzmacniacz: do 2 jednostek / do 16 kanałów wejściowych
USB: High Speed USB 2.0
Wymiary (IPA®): 48 cm × 30 cm × 4,5 cm
Wymiary (Double IPA®): 48 cm × 30 cm × 9 cm
Wymiary (głowica): 10 cm × 3,5 cm × 1,9 cm
Wymiary (Patch Panel): 48 cm × 5 cm × 9 cm
Masa (IPA®): 4 kg
Masa (Double IPA®): 3,7 kg
Masa (Patch Panel): 1,6 kg
Zasilanie: 110/240 V, 50/60 Hz
System operacyjny: Windows 10 (64-bit) lub nowszy; macOS 10.11 lub nowszy

Komponenty

Standardowe komponenty produktu

IPA System IPA z głowicą, uchwytem pipety EH-P170, modelem komórki, kablem rozgałęźnym ośmiornica, osprzętem do montażu rackowego, pakietem oprogramowania SutterPatch® z licencją Igor Pro®
IPA-2 System Double IPA z dwiema głowicami, dwoma uchwytami pipety EH-P170, modelem komórki, kablem rozgałęźnym ośmiornica, osprzętem do montażu rackowego, pakietem oprogramowania SutterPatch® z licencją Igor Pro®

Publikacje

Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
Eksperymenty z udziałem systemów wzmacniaczy Sutter Instrument i oprogramowania SutterPatch®. Lista publikacji w formacie PDF

Modele

Nazwa
IPA IPA® Zintegrowany Wzmacniacz Patch Clamp z Systemem Akwizycji Danych (jedna głowica)	Otrzymaj ofertę
IPA-2 Double IPA® Zintegrowany Wzmacniacz Patch Clamp z Systemem Akwizycji Danych (dwie głowice)	Otrzymaj ofertę
