Iconeus One – System Funkcjonalnego Ultradźwięku

Iconeus One – Jedyny system funkcjonalnego ultradźwięku zaprojektowany dla neuronaukowców

Od momentu premiery w 2019 roku, Iconeus One wyznacza standardy w dziedzinie przedklinicznego funkcjonalnego obrazowania ultrasonograficznego (fUS). Dziesiątki grup badawczych na całym świecie polega na nim do obrazowania w czasie rzeczywistym mózgowego przepływu krwi i mikrounaczynienia u zwierząt przebudzonych lub znieczulonych – zapewniając czułość i rozdzielczość przestrzenną niezbędną do obserwacji procesów mózgowych w najdrobniejszej skali.

Nie tylko umożliwia pracę na przebudzonych lub swobodnie poruszających się zwierzętach, ale także pozwala obrazować mózg w czasie rzeczywistym – możliwość niedostępna w fMRI. Dzięki szczególnej dbałości o intuicyjność zarówno sprzętu, jak i oprogramowania, naukowcy mogą zacząć uzyskiwać wyniki badań już w ciągu kilku dni od instalacji.

Trzy modele dla każdej potrzeby badawczej

Iconeus One dostępny jest w trzech modelach – Xplore, Xpand i Xcel – z których każdy rozszerza możliwości poprzedniego, przy przejrzystej ścieżce aktualizacji, umożliwiającej rozbudowę systemu wraz z rozwojem badań.

Iconeus One Xplore

Platforma wejściowa zapewniająca wszystko, co niezbędne do rutynowego obrazowania 2D fUS. Zawiera 128 kanałów, autonomiczny silnik liniowy do precyzyjnego pozycjonowania sondy, wbudowaną częstotliwość odświeżania 2,5 Hz dla obrazów o niskim szumie oraz podstawowy pakiet oprogramowania fUS. Idealna dla osób stawiających pierwsze kroki z funkcjonalnym ultradźwiękiem.

Iconeus One Xpand

Rozszerza możliwości Xplore o czterosiową zmotoryzowaną platformę skanowania, funkcję ultrasound localization microscopy (ULM) z rozdzielczością do 10 µm, trójwymiarowe wielopłaszczyznowe obrazowanie z separacją czasową oraz automatyczną rejestrację atlasu mózgu za pomocą Allen Mouse Brain Reference Atlas. Dostępne opcje częstotliwości odświeżania do 10 Hz.

Iconeus One Xcel

System najwyższej klasy dla badaczy przesuwających granice fUS. Oferuje 256 kanałów, pełną wolumetryczną funkcjonalność fUS (vfUS®) z sondami 4D, trójwymiarowe ULM z rozdzielczością 10 µm, częstotliwości odświeżania do 100 Hz (rozdzielczość czasowa 10 ms), zaawansowane ustawienia oprogramowania eksperckiego oraz dostęp do surowych danych.

Kluczowe funkcje

• Obrazowanie na jawie: Obrazowanie swobodnie poruszających się lub unieruchomionych zwierząt – bez ograniczenia do znieczulonych podmiotów jak w fMRI.
• Wysoka czułość: Ultrasonografia z falami płaskimi generuje dziesiątki tysięcy ech na sekundę, umożliwiając wykrycie zmian hemodynamicznych rzędu 2% bez uśredniania prób.
• Wysoka rozdzielczość przestrzenna: Voxele 100 × 100 µm w płaszczyźnie przy standardowej sondzie 15 MHz.
• Szybkie akwizycje: Kompletny obraz 2D fUS w ~400 ms; pełne trójwymiarowe skanowanie mózgu w zaledwie 20 sekund.
• Super-rozdzielczość (ULM): Ultrasound localization microscopy (ULM) osiąga rozdzielczość do 5–10 µm dla szczegółowego mapowania mikronaczyniowego.
• Obrazowanie 3D i 4D: Wielopłaszczyznowe i wolumetryczne akwizycje dostępne w modelach Xpand i Xcel.
• Plug and play: Gotowy do użycia od razu po wyjęciu z pudełka; zintegrowany Allen Mouse Brain Atlas do natychmiastowego odniesienia anatomicznego.

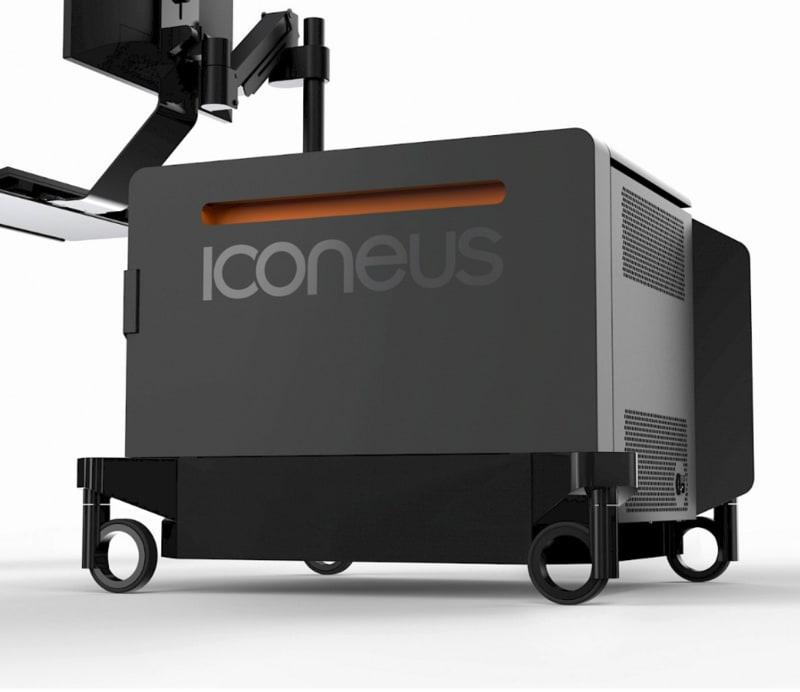

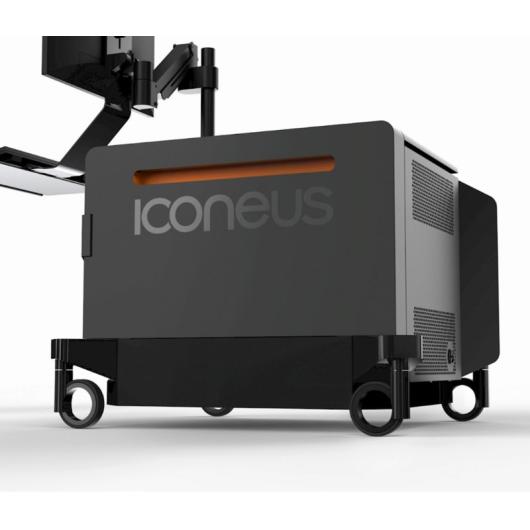

• Przenośny: Cała elektronika w kołowej stacji obrazowania, którą można przemieszczać po laboratorium.

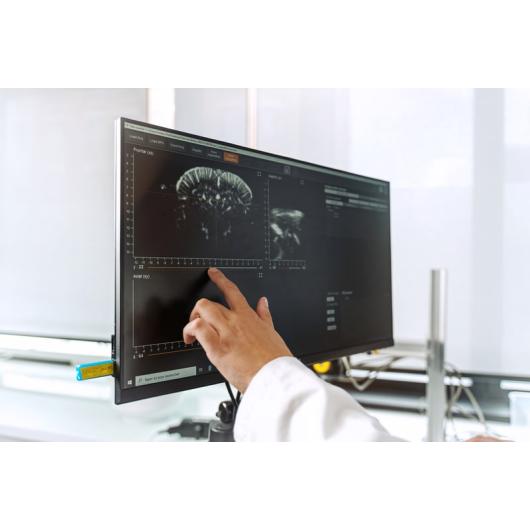

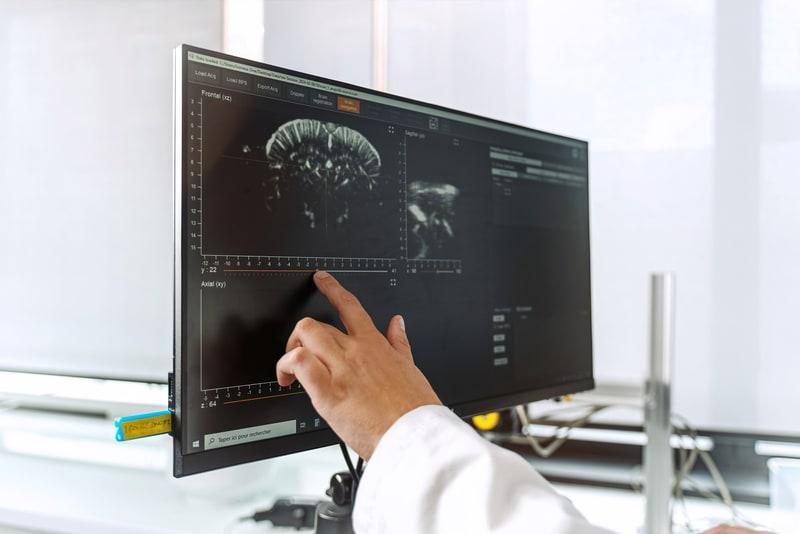

Pakiet oprogramowania: IcoScan, IcoStudio i IcoLab

Wszystkie systemy Iconeus One są wyposażone w podstawowy pakiet oprogramowania fUS składający się z trzech modułów:

• IcoScan – Akwizycja danych: live Power Doppler i B-mode, single/multi-plane acquisitions, pozycjonowanie sondy na bieżąco.
• IcoStudio – Wizualizacja i analiza danych: mapy aktywacji, kwantyfikacja CBV, macierze łączności funkcjonalnej, wizualizacja ULM.
• IcoLab – Przetwarzanie wsadowe i raportowanie: przetwarzanie setek skanów jednocześnie, standardowe potoki neuroimaging, zautomatyzowane raporty.

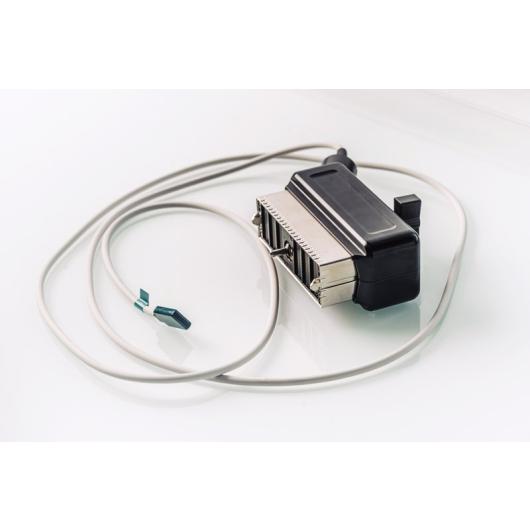

Kompatybilne sondy

• IcoPrime – Wszechstronna sonda 15 MHz do myszy i szczurów; rozdzielczość 100 µm; standardowo dołączana do wszystkich modeli.
• IcoPrime-Lite / IcoPrime-Mini – Lekkie warianty do mobilnych konfiguracji z przebudzonymi zwierzętami.
• IcoPrime-XL – Rozszerzone pole widzenia dla makaków.
• IcoRange / IcoDeep – Głębsze skanowanie dla większych zwierząt (naczelne, świnie).
• IcoPrime-4D MultiArray – Całomózgowe obrazowanie 4D u myszy z unieruchomioną głową (tylko Xcel).
• IcoPrime-4D RCA – Wolumetryczne fUS i trójwymiarowe ULM u naczelnych pozaludzkich wymagających kraniotomii (tylko Xcel).

Nie do użytku klinicznego. Nie do diagnostyki weterynaryjnej.
