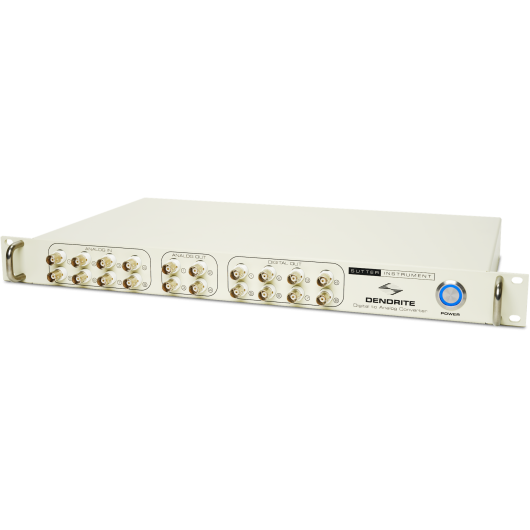

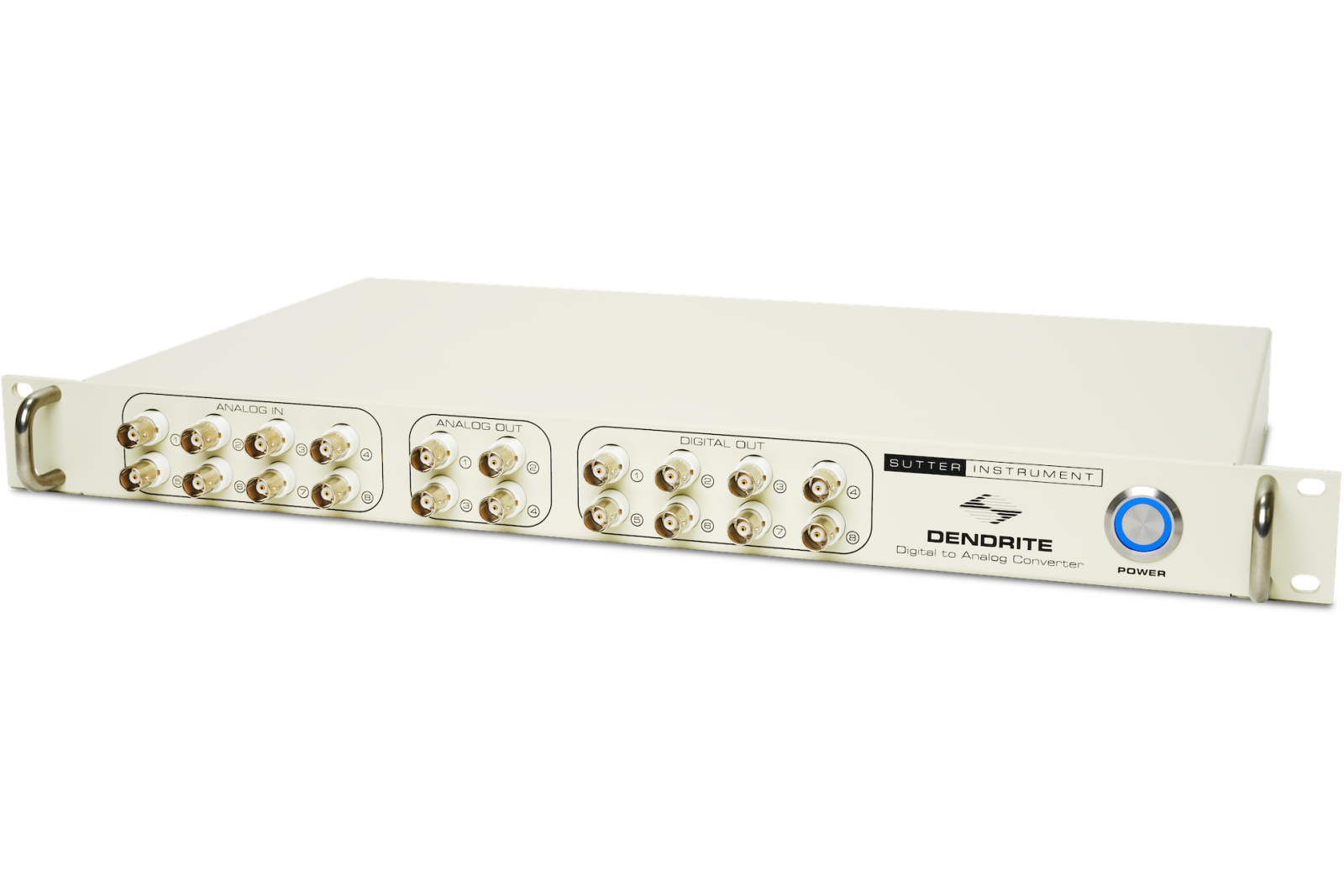

Dendrite™ System Akwizycji, Zarządzania i Analizy Danych

Kod DENDRITE

Dendrite™ to wszechstronny system akwizycji danych do elektrofizjologii firmy Sutter Instrument, kompatybilny z większością istniejących wzmacniaczy. Wyposażony w do 8 wejść analogowych, 4 wyjścia, 8 wyjść TTL przy do 400 kHz. W zestawie oprogramowanie SutterPatch® dla Windows i macOS.

Dowiedz się więcej

Otrzymaj ofertę Powiadom znajomych

Cechy

Dendrite™ — Akwizycja Danych dla Każdego Stanowiska Elektrofizjologicznego

System Dendrite™ Data Acquisition firmy Sutter Instrument odpowiada na potrzeby badaczy, którzy chcą połączyć swój istniejący wzmacniacz z pełną funkcjonalnością oprogramowania SutterPatch®. Wyposażony w niezależne 16-bitowe przetworniki A/D i D/A oraz kompatybilność z większością wzmacniaczy patch clamp i elektrofizjologicznych (zakres sygnału ±10 V), Dendrite obejmuje większość zastosowań elektrofizjologicznych.

Akwizycja danych

Do 8 kanałów wejścia analogowego (±10 V; 0,1–50 kHz częstotliwość próbkowania na kanał)
4 kanały wyjścia analogowego (±10 V)
8 kanałów wyjścia cyfrowego (TTL)
Zbiorcza częstotliwość próbkowania do 400 kHz
Niezależne 16-bitowe przetworniki A-D i D-A — brak przesłuchów, maksymalna wierność sygnału
Linie wyzwalania wejściowego i wyjściowego do synchronizacji z innym sprzętem
Złącze High-speed USB 2.0 — bez dodatkowego sprzętu interfejsu komputerowego
Kompatybilny z większością wzmacniaczy patch clamp zgodnych ze standardowym zakresem sygnału ±10 V
Steruje wzmacniaczami i urządzeniami peryferyjnymi akceptującymi standardowe sygnały analogowe lub cyfrowe
Szybka instalacja — sterowniki i oprogramowanie zazwyczaj działają w ciągu kilku minut
Obsługuje ponad 600 atrybutów metadanych

Oprogramowanie SutterPatch®

Analiza w czasie rzeczywistym: krzywe I-V i wykresy przebiegu czasowego
Moduł detekcji zdarzeń, moduł analizy potencjałów czynnościowych, moduł kamery
Moduł analizy jednokanałowej — histogram wszystkich punktów, idealizowane ślady, rozkłady amplitud
Edytor przebiegów; wyświetlanie 2D i 3D; nawigator danych; edytor roztworów
Ponad 600 atrybutów metadanych; grafika jakości publikacyjnej
Windows 10 lub nowszy (64-bit) lub macOS 10.11 (El Capitan) lub nowszy

Zastosowania systemu Dendrite™

Patch clamp — nagrania jednokanałowe i całokomórkowe
Rejestracja wewnątrzkomórkowa
Badania sond nano
Skaningowa mikroskopia elektrochemiczna (SECM)

Specyfikacja

Wejścia analogowe: do 8 (±10 V; 0,1–50 kHz na kanał)
Wyjścia analogowe: 4 (±10 V)
Wyjścia cyfrowe: 8 (TTL)
Zbiorcza częstotliwość próbkowania: do 400 kHz
Rozdzielczość A/D: 16-bit
Rozdzielczość D/A: 16-bit
USB: High Speed USB 2.0
Wyzwalanie: linie wejściowe i wyjściowe
Kompatybilność sygnału: ±10 V (standardowe wzmacniacze elektrofizjologiczne)
Wymiary: 48 cm × 30 cm × 4,5 cm
Masa: 2,3 kg
Zasilanie: 110/240 V, 50/60 Hz
System operacyjny: Windows 10 (64-bit) lub nowszy; macOS 10.11 lub nowszy

Komponenty

Standardowe komponenty produktu

DENDRITE System akwizycji, zarządzania i analizy danych Dendrite z oprogramowaniem SutterPatch® i licencją Igor Pro®

Publikacje

Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
Eksperymenty z udziałem systemów wzmacniaczy Sutter Instrument i oprogramowania SutterPatch®. Lista publikacji w formacie PDF
