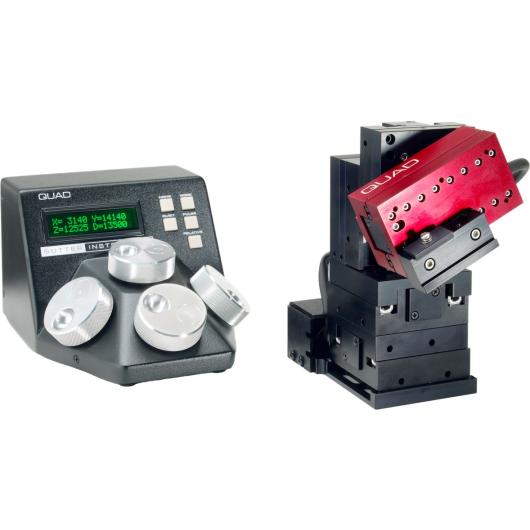

QUAD® — 4-osiowy zmotoryzowany mikromanipulator
Kod QUAD
QUAD® od Sutter Instrument to 4-osiowy zmotoryzowany mikromanipulator z czterema niezależnymi osiami: podróż 25 mm w X, Y i Z, plus prawdziwa oś diagonalna 30 mm do koaksjalnego ruchu pipety. Kontroler ROE kompaktowy, bez wentylatora, rozdzielczość sub-mikronowa 100 nm, interfejs USB i intuicyjna obsługa przyciskami.
Dowiedz się więcej
Zobacz inne produkty w zastosowaniach
Cechy

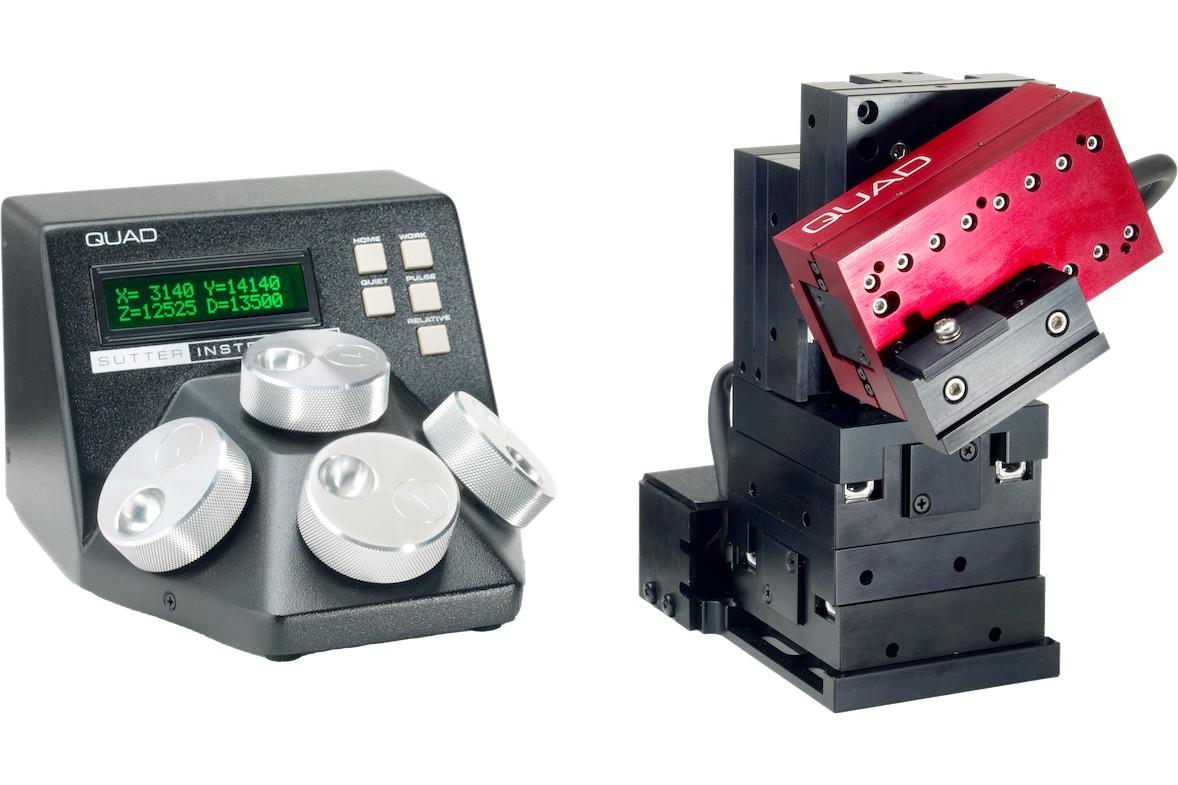

QUAD® — 4-osiowy zmotoryzowany mikromanipulator
QUAD® od Sutter Instrument to najnowsze pokolenie zmotoryzowanych mikromanipulatorów, wyposażonych w cztery w pełni niezależne osie z intuicyjnym sterowaniem ROE (Rotary Optical Encoder). Trzy osie zapewniają standardowy ruch ortogonalny X, Y, Z; prawdziwa czwarta oś diagonalna porusza elektrodę koaksjalnie pod dokładnym wymaganym kątem podejścia — idealna do elektrofizjologii in vivo.
Kluczowe cechy
- Cztery niezależne osie: podróż 25 mm na X, Y i Z; podróż 30 mm na diagonalnej osi koaksjal
- Rozdzielczość sub-mikronowa: krok 100 nm dla ultra-precyzyjnego pozycjonowania
- Prawdziwa oś diagonalna: zapewnia rzeczywisty koaksjalny ruch pipety pod zdefiniowanym przez użytkownika kątem podejścia
- Kompaktny, bezwentylatorowy kontroler: minimalny ślad na stole dzięki technologii przełączania prądu wysokiej częstotliwości
- Intuicyjne sterowanie ROE: jeden pokrętło ROE na oś; położenie wyświetlane cyfrowo w współrzędnych względnych lub bezwzględnych
- Tryb cichy: eliminuje hałas elektryczny podczas nagrywania; blokuje pokrętła ROE, aby zapobiec przypadkowemu ruchowi; dioda LED zmienia kolor na czerwony, aby wskazać stan nieaktywny
- Pięć przycisków funkcyjnych: WORK, HOME, QUIET, PULSE i RELATIVE dla pełnej kontroli przepływu pracy
- Pamięć pozycji WORK: naciśnij i przytrzymaj, aby zapisać; naciśnij ponownie, aby natychmiast powrócić — idealne do szybkiej wymiany pipety
- Funkcja HOME: zwraca manipulator do dowolnie zdefiniowanej lokalizacji początkowej
- Tryb PULSE: szybkie impulsy małego ruchu, aby ułatwić penetrację ostrą elektrodą w komórkę
- Interfejs USB: pełna możliwość kontroli komputera dla automatycznych i robotycznych przepływów pracy
- Przyspieszenie logarytmiczne: płynny wznos prędkości proporcjonalny do prędkości obrotu pokrętła ROE — nie trzeba ręcznego przełączania prędkości
- Napięcie podwójne: 115/230 V, 50/60 Hz; certyfikacja CE
Zastosowania
- In vivo elektrofizjologiczny zapis (ostra elektroda, pozakomórkowa)
- Eksperymenty patch clamp (całokomórkowe, przyczepione do komórki)
- Nagrywania wieloelektrodowe wymagające koaksjal nego podejścia pipety
- Dowolne zastosowanie wymagające automatyzowanej lub sterowanej komputerowo manipulacji mikromanipulatora
Specyfikacja
- Osie: 4 niezależne (X, Y, Z + diagonalna koaksykalna)
- Podróż (X, Y, Z): 25 mm na oś
- Podróż (diagonalna, 4ta oś): 30 mm
- Rozdzielczość: 100 nm (sub-mikronowa)
- Wymiary kontrolera: 14 cm × 19 cm × 10,2 cm
- Masa: 1,0 kg
- Elektryczne: 115/230 V, 50/60 Hz
- Interfejs: USB (kontrola komputera)
- Certyfikacja: CE
Komponenty
Standardowe komponenty produktu
- QUAD-L QUAD® 4-osiowy mikromanipulator — konfiguracja leworęczna (zawiera manipulator, kontroler ROE, uchwyt prętowy, sprzęt montażowy, kable, zasilacz, instrukcję)
- QUAD-R QUAD® 4-osiowy mikromanipulator — konfiguracja praworęczna (zawiera manipulator, kontroler ROE, uchwyt prętowy, sprzęt montażowy, kable, zasilacz, instrukcję)
Modele
| Nazwa | |
|---|---|
| QUAD-L QUAD® 4-osiowy zmotoryzowany mikromanipulator — konfiguracja leworęczna | |
| QUAD-R QUAD® 4-osiowy zmotoryzowany mikromanipulator — konfiguracja praworęczna |
