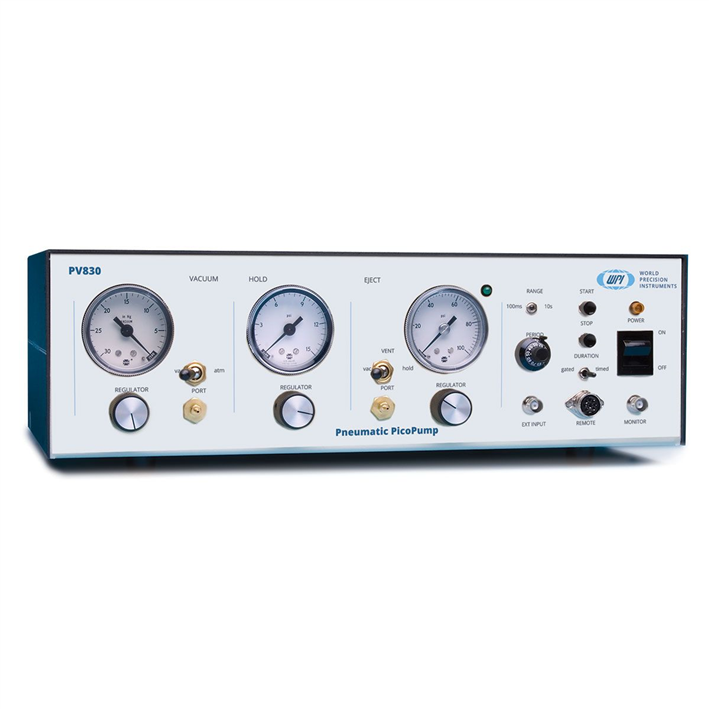

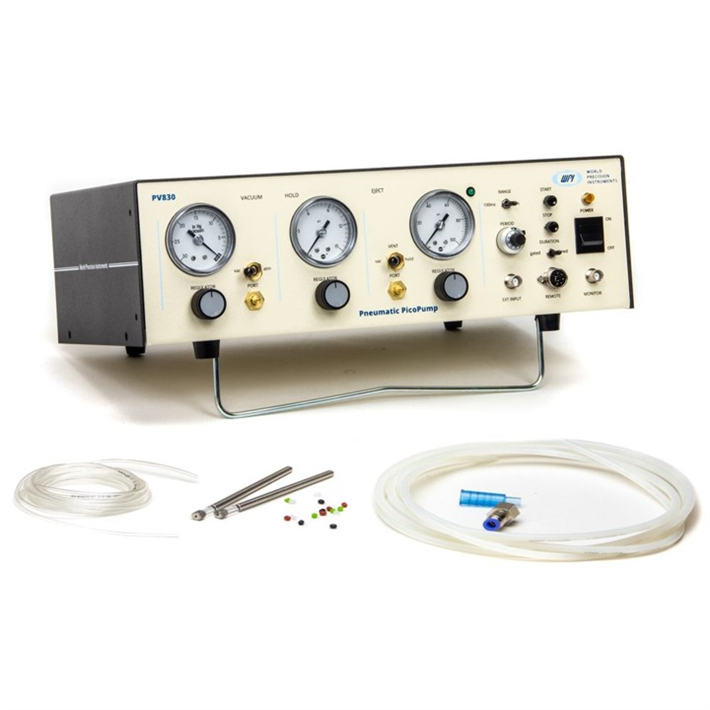

Pompa pneumatyczna PicoPump z podciśnieniem

Pompy PicoPump firmy WPI™ wykorzystują precyzyjnie regulowane ciśnienie powietrza do zabezpieczania komórek i wstrzykiwania do nich płynu. Objętości wstrzykiwanego płynu wahają się od pikolitrów do nanolitrów. Oddzielne porty dostarczają ciśnienie dodatnie i ujemne – ciśnienie dodatnie do wyrzutu pod wysokim ciśnieniem oraz ssanie do podtrzymywania komórki lub napełniania pipety od końcówki. Drugi port ciśnieniowy utrzymuje niskie, dodatnie ciśnienie „trzymania” w pipecie wstrzykiwanej pomiędzy impulsami wstrzykiwania, aby zapobiec wchłanianiu płynu przez siły kapilarne lub dyfuzję. Czas, ciśnienie wyrzutu, ciśnienie trzymania i ssanie są regulowane niezależnie za pomocą pokręteł i wskaźników na panelu przednim. Ciśnienie wtrysku jest kontrolowane przez 20-obrotowy regulator na panelu przednim. Wbudowany układ czasowy umożliwia precyzyjną kontrolę czasu, przez jaki ciśnienie wtrysku jest podawane do portu wyjściowego. Przedziały czasowe mogą wynosić od 10 sekund do 10 ms lub mniej, w zależności od ustawienia ciśnienia wyrzutu. Interwał ciśnienia wtrysku można uruchomić ręcznie na panelu przednim, za pomocą przełącznika nożnego lub sterowanego komputerowo impulsu TTL. 5-woltowe wyjście monitora zapewnia impuls logiczny dla komputera lub innego urządzenia monitorującego.

Funkcje pompy PicoPump PV830

Dostępne są funkcje ciśnienia wyrzutu, ciśnienia podtrzymania i podciśnienia, sterowane oddzielnymi regulatorami na panelu przednim. Ciśnienie wyrzutu generuje impuls wysokiego ciśnienia do wtrysku płynu. Ciśnienie podtrzymania, które nie jest wystarczające do wywołania wyrzutu płynu, zapobiega cofaniu się płynu do pipety poprzez działanie kapilarne lub dyfuzję, gdy elektrozawór jest nieaktywny. Ciśnienie w pipecie wtryskowej jest automatycznie przełączane między ciśnieniem wyrzutu a podtrzymania przez precyzyjny układ czasowy sterujący elektrozaworem. Podciśnienie służy do napełniania pipet z końcówki lub do zabezpieczenia komory pływającej podczas mikroiniekcji. Podciśnienie jest regulowane w ten sam sposób, za pomocą 20-obrotowego pokrętła na panelu przednim. Podciśnienie można przełączyć z podciśnienia regulowanego na atmosferyczne za pomocą przełącznika pneumatycznego na panelu przednim. Podciśnienie można również skierować do portu wyrzutowego.
