Sutter Instrument

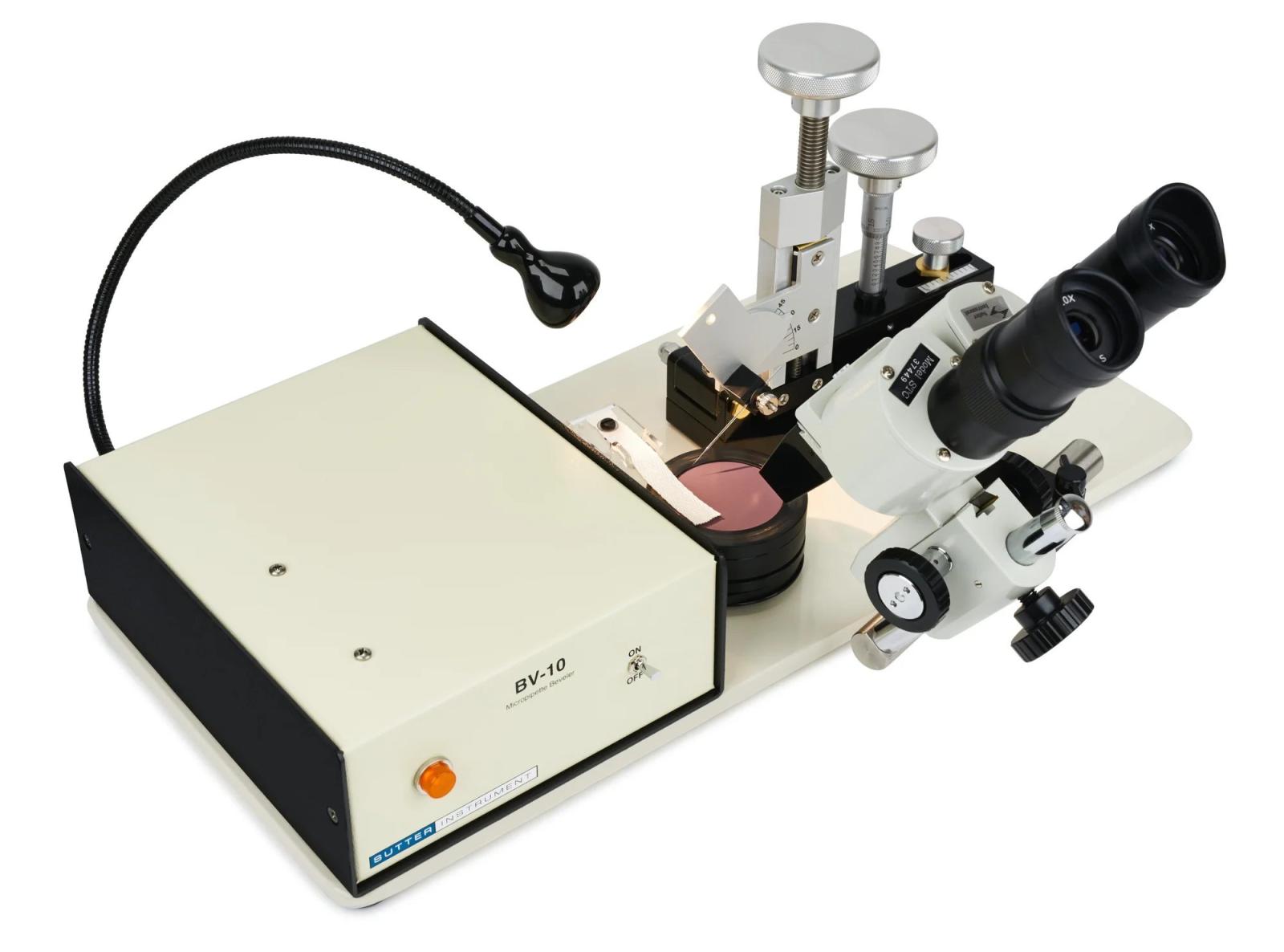

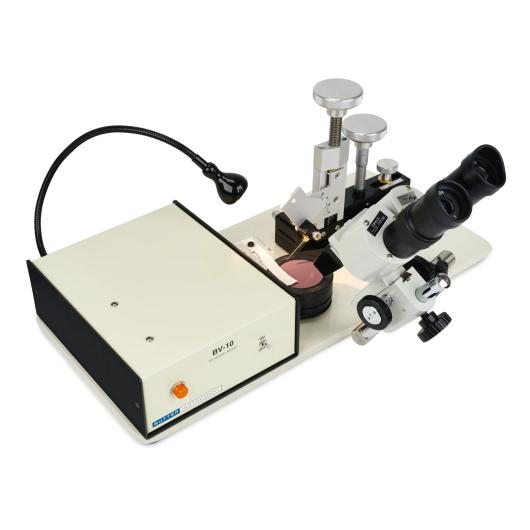

BV-10 Zmykalnik Mikroelektrod
Kod BV-10
BV-10 to precyzyjny zmykalnik mikroelektrod firmy Sutter Instrument — elegancki, wolny od wibracji, zdolny do zmykania końcówek mikropipet od 0,1 do 100 µm. Posiada 2-osiowy mikromanipulator, regulowany kąt zmykania (5–90°), zintegrowaną lampę LED i opcjonalny analogowy miernik impedancji elektrod (0–500 MΩ) oraz mikroskop stereoskopowy 40×.
Dowiedz się więcej
Zobacz inne produkty w zastosowaniach
Cechy
BV-10 — Precyzyjny Zmykalnik Mikroelektrod
Zmykalnik Mikroelektrod BV-10 firmy Sutter Instrument oferuje precyzyjne zmykanie końcówek mikropipet w zakresie 0,1–100 µm. Wykorzystując system napędu płytki ściernej wolny od wibracji i techniki opisane przez Browna i Flaminga (Science, sierpień 1974, tom 185), BV-10 daje spójne średnice końcówek szybko i niezawodnie.
Dlaczego zmykać pipety?
Zmykanie oferuje znaczące korzyści zarówno dla rejestracji wewnątrzkomórkowej, jak i mikroiniekcji:
- Elektrody do rejestracji wewnątrzkomórkowej: Zmykanie zmniejsza średnicę końcówki (tworząc ostrzejszy punkt) przy jednoczesnym zmniejszeniu rezystancji elektrody poprzez większy przekrój poprzeczny światła — znacznie ułatwia penetrację i stabilne przytrzymanie bardzo małych lub złożonych komórek
- Igły do mikroiniekcji: Zmykanie sprzyja gładkiemu wejściu do komórki z minimalnym uszkodzeniem i zwiększa przepływ materiału przez igłę
Kluczowe cechy
- System napędu płytki ściernej wolny od wibracji (sprzęgnięty magnetycznie) — maksymalna kontrola procesu zmykania
- Powierzchnia ścierna optycznie płaska do połowy fali (250 nm); najdrobniejsza dostępna komercyjnie powierzchnia ścierna
- Silnik synchroniczny — stabilna prędkość obrotu 60 RPM dla spójnego zmykania
- Stalowa płyta bazowa o masie 7 funtów dla dodatkowego tłumienia wibracji
- 2-osiowy mikromanipulator (kurs: 0,075 cala/obrót; precyzja: 0,0004 cala/obrót) — kontroluje kąt zmykania i posuw na powierzchnię ścierną
- Zakres kąta zmykania: 5–90° (w pełni regulowany)
- Zintegrowana lampa LED na gęsiej szyi — ostre oświetlenie płytki ściernej i pipety
- Wsparcie zmykania na mokro: zawiera knot z uchwytem
- Opcjonalny analogowy miernik impedancji elektrod — 3 zakresy (0–10, 0–100, 0–500 MΩ); pomiary przy 12 Hz minimalizują wkład pojemnościowy; szybki rolloff 50/60 Hz umożliwia pracę bez ekranowania elektromagnetycznego
- Opcjonalny mikroskop stereoskopowy 40× — zamontowany na przegubie dla obserwacji posuwu na płytę ścierną
- Certyfikat RoHS; napięcie podwójne: 115/230 V, 50/60 Hz
Zastosowania BV-10 Zmykalnika
- Przygotowanie elektrody do rejestracji wewnątrzkomórkowej
- Ostrzenie igły do mikroiniekcji (ICSI, iniekcja embrionów, C. elegans)
- Udoskonalanie końcówki pipety patch clamp
- Dowolne zastosowanie wymagające precyzyjnej kontroli geometrii i rezystancji końcówki mikropipety
Specyfikacja
- Zakres zmykania: 0,1–100 µm (gotowa elektroda, zależna od płytki ściernej)
- Zmienność powierzchni szlifującej: < 1,0 µm (płaska optycznie do 250 nm / półfali)
- Prędkość szlifowania: 60 RPM (silnik synchroniczny)
- Zakres kąta zmykania: 5–90° (regulowany)
- Mikromanipulator: 2-osiowy; napęd gruboszlifowy: 0,075 cala/obrót; napęd finoszlifowy: 0,0004 cala/obrót
- Miernik impedancji (opcjonalnie): Analogowy; 3 zakresy: 0–10, 0–100, 0–500 MΩ; częstotliwość pomiaru 12 Hz; rolloff 50/60 Hz
- Mikroskop (opcjonalnie): 40× stereo, zamontowany na przegubie
- Elektryczne: 115/230 V, 50/60 Hz
- Wymiary: 48 × 22 × 20 cm (19 × 9 × 8 cali)
- Masa: 20 kg (45 funtów)
- Certyfikacja: RoHS
Komponenty
Standardowe komponenty produktu
- BV-10-B System podstawowy zmykalnika mikroelektrod BV-10 (zawiera 2-osiowy mikromanipulator, 2 płytki ścierne do wyboru, knot referencyjny z uchwytem, olej do piedestału, płyn do odtłuszczania, instrukcję)
- BV-10-C BV-10-B z miernikiem impedancji elektrod BVM-CE
- BV-10-D BV-10-B z mikroskopem stereoskopowym 40×
- BV-10-E BV-10-B z miernikiem impedancji elektrod i mikroskopem stereoskopowym 40×
Modele
| Nazwa | |
|---|---|
| BV-10-B System podstawowy zmykalnika mikroelektrod BV-10 | |
| BV-10-C Zmykalnik mikroelektrod BV-10 z miernikiem impedancji elektrod | |
| BV-10-D Zmykalnik mikroelektrod BV-10 z mikroskopem stereoskopowym 40× | |
| BV-10-E Zmykalnik mikroelektrod BV-10 z miernikiem impedancji i mikroskopem stereoskopowym 40× |
